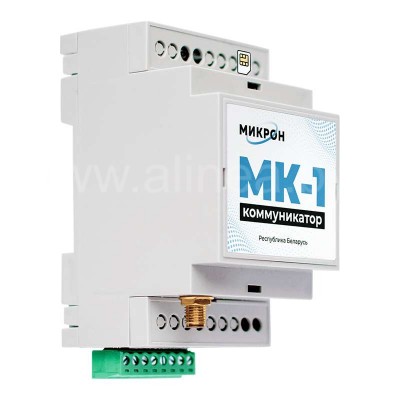

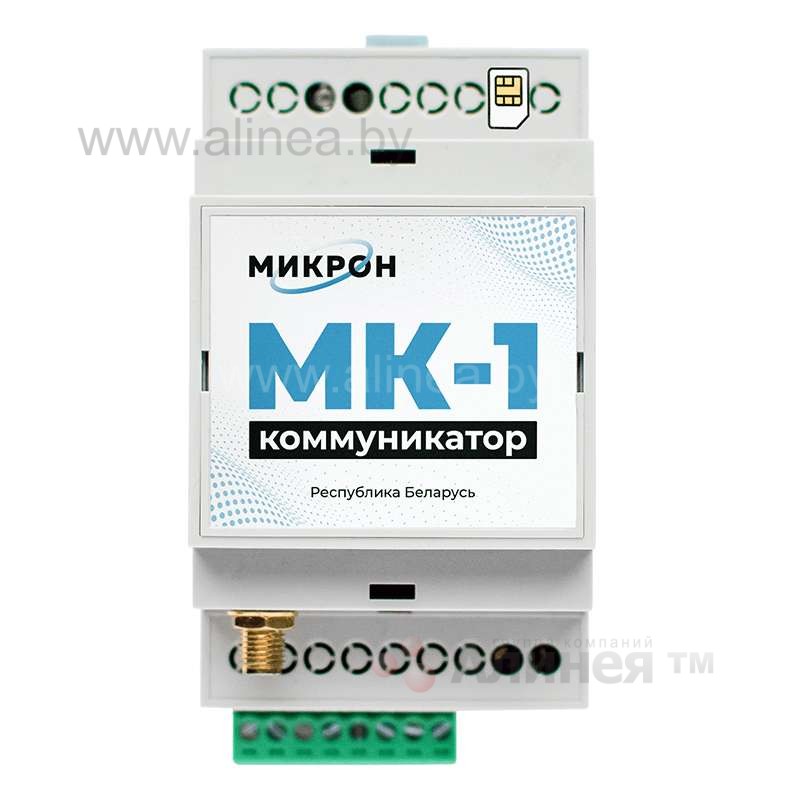

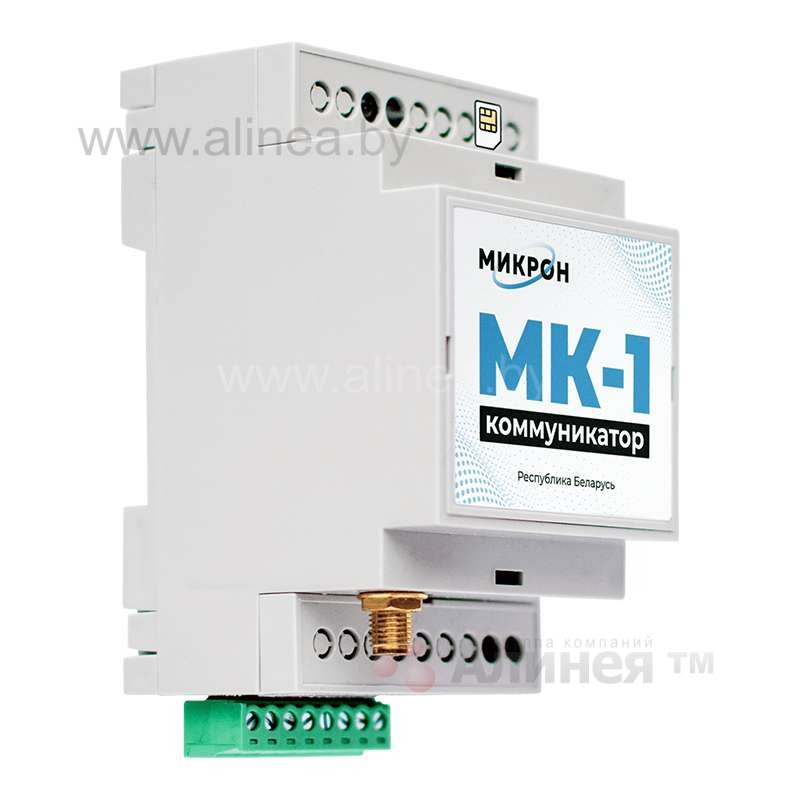

4G-коммуникатор МК-1 предназначен для подключения к сотовым сетям стандарта GSM/UMTS/LTE при построении систем удаленного контроля и мониторинга, в системах телеметрии, коммуникации, передачи данных и т.п. Основное назначение коммуникатора – обеспечение GSM/GPRS-связи между устройствами для передачи данных. Может использоваться для плавного перехода от сетей 2G к высокоскоростным сетям 3G и 4G. Он может использоваться с устройствами сбора данных, которые поддерживает только CSD-соединение и не способны при сборе информации соединяться по IP-адресу.

Коммуникатор поддерживает следующие режимы работы:

1. SERVER;
2. CLIENT;
3. CSD_TO_GPRS;
4. CSD/GSM;
5. CPU.

Подробнее о режимах можно прочитать в паспорте на коммуникатор. Примеры использования коммуникатора с УСПД УПП «Микрон» в разных режимах приведены в документе «Варианты применения коммуникатора». Для программирования коммуникатора МК-1 служит программный пакет PrgComm.

Основные технические характеристики:

• Напряжение питания 12 B ± 2 В
• Ток потребления в рабочем режиме, мА 200;
• Ток потребления в режиме передачи, мА 400;
• Поддерживает диапазоны GSM/UMTS/LTE, MГц, 900/1800/2100;
• Выход антенны 50 Ом, SMA Female;
• Интерфейс для внешних устройств RS-485, RS232;
• Рабочий температурный диапазон, C, минус 20 … +60;
• Масса, не более, г, 140
• Габаритные размеры 100 х 53 х 60

В комплект поставки входит:

• Коммуникатор МК-1 ВРИБ. 2306.01 - 1 шт
• Антенна GSM 900,1800, 2100 МГц - 1 шт
• Блок питания БП10-12 (12В, 0.85А) - 1 шт
• Паспорт ВРИБ.2306.01 ПС - 1 шт

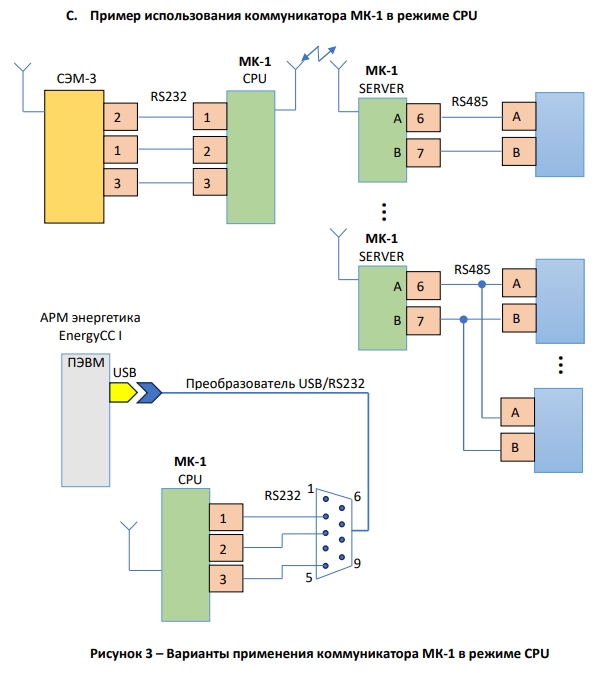

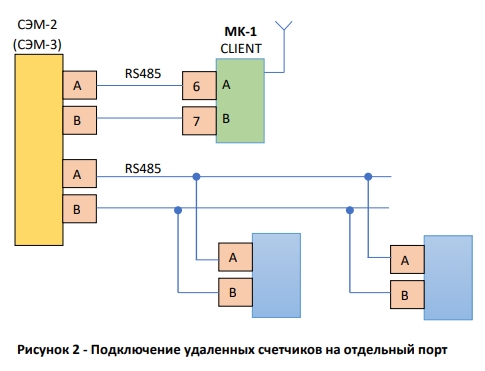

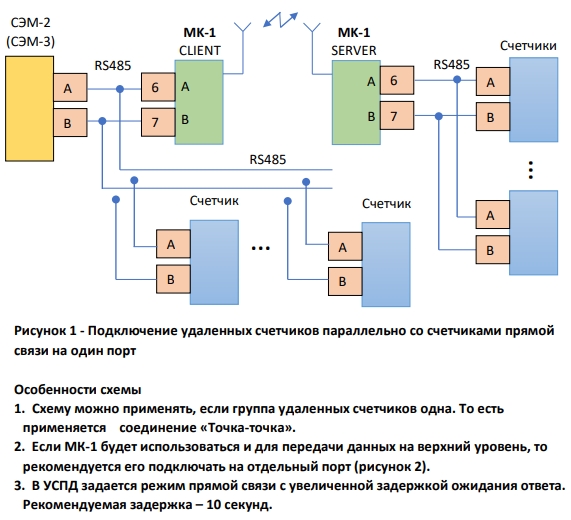

Варианты использования
