Цена завода изготовителя! Цена зависит от модификации счетчика (смотри ниже)!Гран-Система-С

Обращаем ваше внимание: выбор счетчика необходимо осуществлять в соответствии с проектной документацией!

ПРИ ЗАКАЗЕ СЧЕТЧИКА ОБЯЗАТЕЛЬНО УКАЗЫВАЙТЕ ЕГО ПОЛНУЮ МАРКИРОВКУ, УКАЗАННУЮ В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ!
Цена в карточке товара указана на модель счетчика: "Гран-Электро СС-301-30.1/U/1/P(4T A2)N".

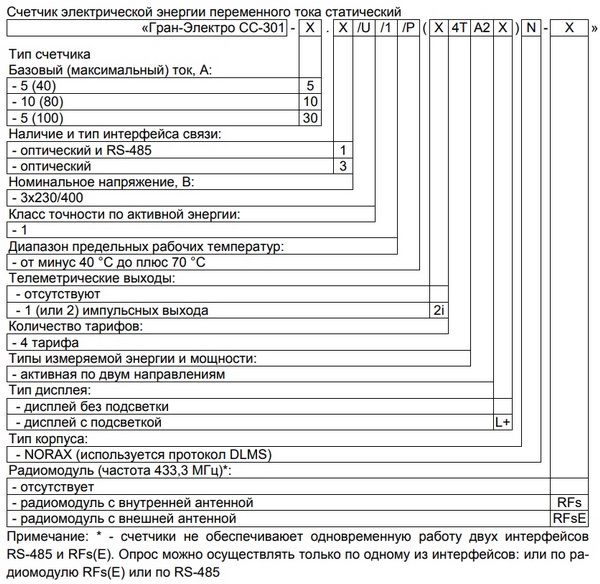

Карта заказа счетчиков Гран-Электро СС-301 (N):


Примеры маркировки для заказа:
Гран-Электро СС-301-5.1/U/1/P(4T A2)N Гран-Электро СС-301-10.1/U/1/P(4T A2)N-RFs Гран-Электро СС-301-30.1/U/1/P(4T A2 L+)N
Гран-Электро СС-301-30.3/U/1/P(4T A2)N Гран-Электро СС-301-30.3/U/1/P(2i 4T A2 L+)N И т.д.

.

Счетчик электрической энергии "Гран-Электро СС-301 (N)" (N-исполнение корпуса NORAX) предназначен для измерения активной энергии в трёхфазных сетях переменного тока и применяется для коммерческого и технического учёта электроэнергии на промышленных предприятиях, энергосистемах, межсистемных перетоков, используется автономно или в составе автоматизированной системы контроля и учёта электроэнергии.
Данные счетчики могут устанавливаться как автономно, так и в составе АСКУЭ.
ВНИМАНИЕ! Протокол обмена счетчиков NORAX - DLMS/COSEM, он отличается от других исполнений счетчиков "Гран-Электро".

Технические характеристики трехфазного электросчетчика прямого включения "Гран-Электро СС-301 (N)"

Наименование параметра  Значение
 Класс точности для активной энергии по ГОСТ 31819.21-2012  1
 Номинальное напряжение Uном, В  3x230/400
 Установленный рабочий диапазон напряжений, В  от 0,9·Uном до 1,10·Uном
 Предельный рабочий диапазон напряжений, В  от 0,8·Uном до 1,15·Uном
 Частота сети, Гц  50±1
 Базовый (максимальный) ток Iб (Iмакс), А  5 (40) или 10 (80) или 5 (100)
 Чувствительность при Uномн и cosф=1  0,004·Iб
 Суточный ход встроенных часов в нормальных условиях, с  ±1
 Значение постоянной счетчиков, имп/(кВт·ч)  2500
 Количество тарифных зон (тарифов)  от 1 до 4
 Количество программируемых моментов переключения тарифов в день  24
 Количество тарифных суточных профилей  24
 Количество тарифных недельных профилей  12
 Количество тарифных сезонов  12
 Количество тарифных расписаний  2 (1-основное; 1–резервных)
 Глубина хранения срезов энергии при 30 мин интервале усреднения, дней, не менее  переменная
 Глубина хранения значений накопленной энергии на начало месяца в целом и по 4 тарифам, не менее  за текущий и 12 предыдущих
 Глубина хранения значений максимальной мощности за месяц, не менее  за текущий и 12 предыдущих
 Время хранения информации при отключении питания  в течение срока службы
 Наличие архивов  журнал событий
 Сохранение работоспособности таймера при отключении сетевого питания, лет, не менее  8
 Активная потребляемая мощность для цепи напряжения без модуля расширения, Вт, не более  2,0
 Полная потребляемая мощность для цепи напряжения на фазу, В·А, не более  10
 Полная потребляемая мощность для цепи тока на фазу, В·А, не более  4
 Оптический интерфейс  по ГОСТ IEC 61107-2011
 Скорость обмена по оптическому интерфейсу, бит/с  от 300 до 19 200
 Цифровой интерфейс в зависимости от модификации  RS-485 (DLMS/COSEM),
 радиомодуль RFs, RFsE
 Скорость обмена по цифровому интерфейсу, бит/с  от 300 до 19 200
 Номинальная частота передачи данных по радиомодему RFs, RFsE, МГц   433,3
 Телеметрические (испытательные) выходы   1 (2) или отсутствуют
 Класс по способу защиты от поражения электрическим током по ГОСТ 12.2.007.0-75  II
 Установленный рабочий диапазон температур, °С  от минус 25 до 55
 Предельный рабочий диапазон температур, °С  от минус 40 до 70
 Относительная влажность в рабочих условиях, %  до 95 при температуре 30 °С
 Степень защиты, обеспечиваемые оболочками счетчика по ГОСТ 14254-96  IP51, категория 2
 Средний срок службы, лет, не менее  32
 Средняя наработка на отказ, ч, не менее  150 000
 Масса, кг, не более  2


Функциональные возможности:

  • Счетчики выполняют следующие измерения электрических величин:
    • активная энергия;
    • мгновенное значение активной мощности. Значения рассчитываются на основе прямого чтения данных из измерительных каналов;
    • усредненное значение активной мощности. Оно определяется на основе расчета роста энергии в определенные периоды времени. Эти значения затем суммируются и усредняются по числу периодов, определенных атрибутом A9 регистра мощности. Усредненное значение мощности обновляются на период, определенных атрибутом A8 регистра мощности;
    • максимальная активная мощность. Значения максимальной мощности в тарифных зонах определяются на основании предыдущей максимальной мощности этих зон и текущего значения усредненной мощности;
    • мгновенное значение напряжения и тока. Мгновенные значения напряжения и тока рассчитываются на основе прямого считывания данных из измерительных цепей;
    • среднее значение напряжений и токов.
    • счетчики выполняют регистрацию профиля в энергонезависимой области памяти в указанном пользователем интервале, например, 15 мин., 30 мин. или 60 мин.
  • Счетчики имеют следующие датчики, способные обнаруживать внешние помехи в его работе:
    • датчик открытия корпуса счетчика (микропереключатель);
    • фотодатчик корпуса клеммной коробки.
  • Встроенное ПО обеспечивает поддержку датчиков LR. Для каждого из датчиков доступны следующая информация и функции:
    • дата и время последней активации датчика;
    • общая длительность работы счетчика;
    • сброс датчика.
  • Сетевой мониторинг. Счетчик записывает следующие значения колебаний напряжения в сети электроэнергии:
    • счетчик данного состояний (уменьшение/увеличение порогового напряжения);
    • счетчики продолжительности для каждого состояния;
    • определение пороговых напряжений Uth, выраженное в процентах от номинального значения (например, 10 % Un);
    • определение «Порогового времени» минимальной длительности событий данных состояний, при повышении которой требуется их регистрация.

Схема подключения счетчиков CC-301 (N) непосредственного (прямого) включения

Схема подключения счетчиков CC-301 (N) прямого включения в трехфазную четырехпроводную сеть напряжением 0,4 кВ

Габаритные размеры счетчиков CC-301 (N)

Скачать

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СЧЕТЧИКА ГРАН-ЭЛЕКТРО CC301 (N) (СКАЧАТЬ)

ПАСПОРТ СЧЕТЧИКА ГРАН-ЭЛЕКТРО CC301 (СКАЧАТЬ)

Электросчетчик СС-301 (N) NORAX прямого включения, трехфазный, 5(100)А, 400В, RS485
