Описание

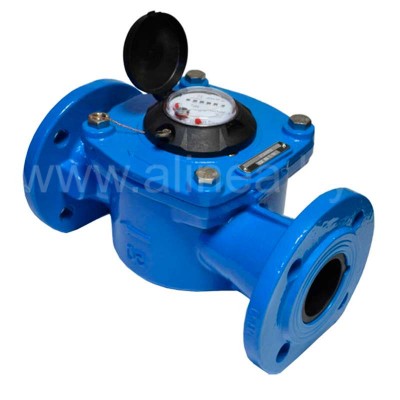

Счётчики воды крыльчатые фланцевые JS предназначены для измерения объема воды, протекающей по трубопроводу при давлении 1,6 МПа и температуре от 0,1 °С до 30 °С (50 °С).

* В карточке товара цена указана на модель счетчика: "JS-50"

Область применения: объекты коммунально-бытовой сферы и, в том числе, для коммерческого учета воды в сетях холодного водоснабжения.

Особенности счетчиков воды крыльчатых JS:

Широкий диапазон измерений.
Низкий порог чувствительности.
Возможность поворота счётного механизма на 360° для удобства считывания показаний.
Детали счётчика, контактирующих с водой, изготовлены из материалов, не снижающих качества воды и стойких к её воздействию.

Счётчики воды крыльчатые JS-50, JS-65, JS-80 внесены в Государственный реестр средств измерений за № РБ 03 07 0302 16 и имеют сертификат об утверждении типа № 10472 от 28.06.2016.

Подкатегория ОКРБ 007-2012: 26.51.63.500.

Возможна комплектация радиомодулем для дистанционного учета воды.

Межповерочный интервал - 4 года.

Технические характеристики:

Наименование характеристики		Значение
Номинальный размер DN, мм		50	65	80
Постоянный расход Q3, м3/ч		25	40	63
Максимальный расход Q4, м3/ч		31,25	50	78,75
Переходный расход Q2, м3/ч		0,127	0,203	0,32
Минимальный расход Q1, м3/ч		0,079	0,127	0,2
Порог чувствительности, м3/ч		0,025	0,04	0,04
Соотношение R = Q3/ Q1		315
Пределы допускаемой относительной погрешности в диапазоне расходов, %	Q1 ≤Q < Q2	±5
	Q2 ≤Q ≤ Q4 (вода ≤ 30 ºС)	±2
	Q2≤ Q ≤ Q4 (вода > 30 ºС)	±3
Температурный класс		T30, T50
Класс чувствительности к возмущениям потока		до счетчика – U0, после счетчика – D0
Класс потери давления		∆p 63
Класс давления воды		MAP 16
Позиция установки в трубопроводе		горизонтальная (Н)
Диапазон показаний, м3		999 999
Цена деления шкалы, дм3		0,5
Установочная длина с фланцами, мм		270; 300	300	300; 350
Примечания: Максимальный расход Q4 – наибольший расход, при котором счетчик в течение короткого промежутка времени работает удовлетворительно в границах максимально допускаемой погрешности без ухудшения метрологических характеристик при его последующем использовании в нормированных рабочих условиях эксплуатации. Постоянный расход Q3 – наибольший расход в нормированных рабочих условиях эксплуатации, при котором счетчик работает удовлетворительно в границах максимально допускаемой погрешности. Переходный расход Q2 – расход, находящийся между постоянным расходом Q3 и минимальным расходом Q1, при котором диапазон расхода разделяется две области, «верхнюю область» и «нижнюю область», каждая из которых характеризуется своей максимально допускаемой погрешностью. Минимальный расход Q1 – наименьший расход, при котором погрешность показаний счетчика не превышает максимально допускаемой погрешности; * – типоразмеры поставляются под заказ.
