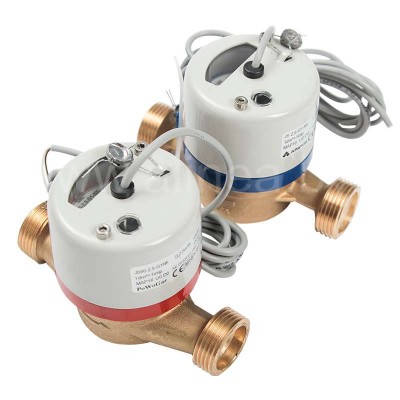

    Счетчики воды крыльчатые  JS-2,5-NK (DN20) "PoWoGaz" с импульсным выходом

Счетчики крыльчатые JS-NK (DN20) предназначены для измерения объема воды протекающей по трубопроводу при давлении не более 1,6 МПа и температуре от 0,1 °С до 30 °С (счетчики холодной воды) или от 0,1 °С до 90 °С (счетчики горячей воды) в системах дистанционного съёма информации (АСКУЭ).

Счётчики воды JS-NK (DN20) оснащены герконовым импульсным выходом для дистанционного съёма информации.

Область применения: объекты коммунально-бытовой сферы и, в том числе, для коммерческого учета воды в сетях горячего водоснабжения; использование в качестве датчиков потока в составе теплосчетчиков.

При выпуске из производства вес импульса для счётчиков DN 20 составляет 1 литр/импульс и с длиной шнура от геркона - 1,9 м.

Для увеличения длины шнура можно использовать кабель типа КВВГ с сечением не менее 0,35 мм² и длиной не более 50 м при подключении счётчиков к вычислителям теплосчетчиков «СТРУМЕНЬ».

Счётчики воды крыльчатые типа JS-NK (DN20) внесены в Государственный реестр средств измерений под № РБ 03 07 0302 16 и имеют сертификат типа № 10472 от 28.06.2016.

Подкатегория ОКРБ 007-2012: 26.51.63.500.

Межповерочный интервал - 4 года.

Технические характеристики:

Наименование характеристики Значения
Номинальный размер (диаметр условного про- хода) DN, мм 20
Максимальный расход Q4, м3 5
Постоянный расход Q3, м3 4
Переходный расход Q2, м3/ч (Master C+)* Т30, Т90 H/V R160/R63  0,040/0,102
Минимальный расход Q1, м3/ч (Master C+)* Т30, Т90 H/V R160/R63  0,025/0,063
Порог чувствительности, м3  0,012
Переходный расход Q2, м3/ч (Master+) Т30, Т50,Т90* H/V R100/R50  0,064/0,128
Т90 H/V R80/R40 0,08/0,016
Минимальный расход Q1, м3/ч  (Master+) Т30, Т50,Т90* H/V R100/R50 0,040/0,080
Т90 H/V R80/R40  0,05/0,10
Порог чувствительности, м3  0,015
Позиция установки в трубопроводе     горизонтальная (H), вертикальная (V)
Температурный класс по СТБ ISO 4064-1-2007  Т30; T30, T50; T90
Класс чувствительности к возмущению потока по СТБ ISO 4064-1-2007

до счетчика – класс U0
после счетчика – класс D0

Класс потери давления по СТБ ISO 4064-1-2007     ∆p 63
Класс давления воды по СТБ ISO 4064-1-2007     MAP 16
Диапазон показаний, м3     99 999
Цена деления шкалы, дм3
    0,05
Коэффициент преобразования импульсного контактного выхода типа NK, дм3/имп 1; 10;  (0,25; 2,5; 5; 25; 50; 00;250; 500; 1000)*
Установочная длина (без штуцеров), мм, не более 130
Номинальный размер соединений  G1
Масса, кг, не более  0,55
Степень защиты по ГОСТ 14254-96     IP54
Условия эксплуатации         от 5 °С до 55 °С
Срок службы, лет, не менее     12
Примечания: Максимальный расход Q4 – наибольший расход, при котором счетчик в течение короткого промежутка времени работает удовлетворительно в границах максимально допускаемой погрешности без ухудшения метрологических характеристик при его последующем использовании в нормированных рабочих условиях эксплуатации. Постоянный расход Q3 – наибольший расход в нормированных рабочих условиях эксплуатации, при котором счетчик работает удовлетворительно в границах максимально допускаемой погрешности. Переходный расход Q2 – расход, находящийся между постоянным расходом Q3 и минимальным расходом Q1, при котором диапазон расхода разделяется две области, «верхнюю область» и «нижнюю область», каждая из которых характеризуется своей максимально допускаемой погрешностью. Минимальный расход Q1 – наименьший расход, при котором погрешность показаний счетчика не превышает максимально допускаемой погрешности; * – типоразмеры поставляются под заказ

Счетчики воды крыльчатые JS-2,5-NK (DN20) "PoWoGaz" с импульсным выходом

  • Производитель: Apator Powogaz
  • Модель: Счетчики воды крыльчатые JS-NK (DN20) "PoWoGaz"
  • Наличие: Есть в наличии
  • 114.00 BYN
