Произведено в Республике Беларусь.

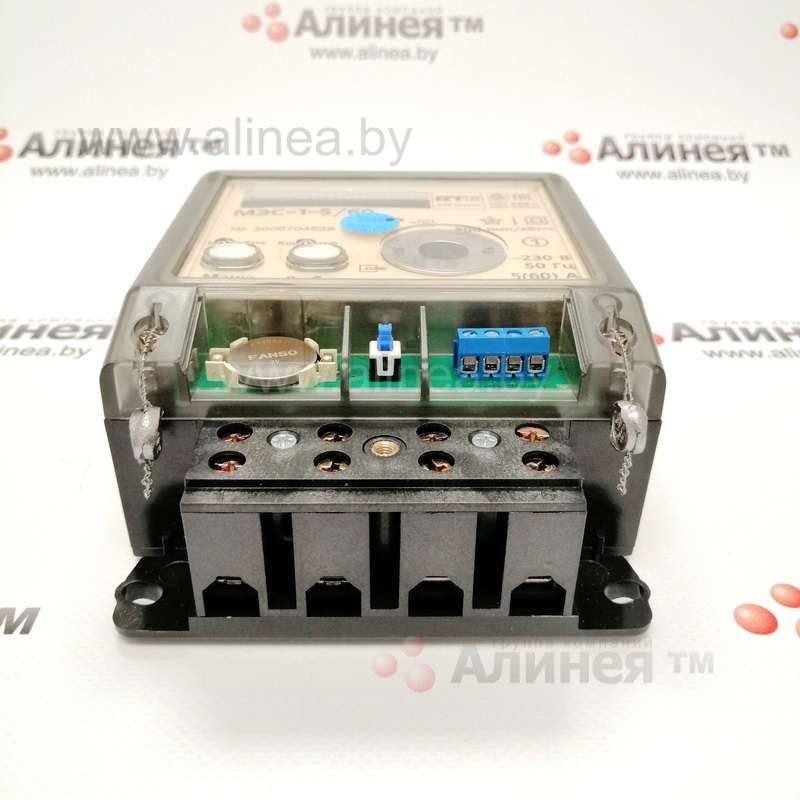

Счетчики активной электрической энергии переменного тока статические однофазные многотарифные «МЭС-1-5/60» предназначены для измерения активной энергии и мощности в однофазных двухпроводных цепях переменного тока с номинальной частотой 50 Гц в условиях умеренного климата. Счетчики предназначены для установки в закрытых помещениях, а также для наружного применения в местах, защищенных от прямых солнечных лучей и осадков.
Счетчики могут использоваться для коммерческого учета электрической энергии на промышленных предприятиях, в коммунально-бытовом и сельском хозяйствах. Счетчики могут применяться как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии.
Счетчики предназначены для учета активной энергии и мощности в однотарифном или многотарифном режимах измерений. Многотарифный режим измерений обеспечивает учет активной энергии и мощности по четырем та-рифным зонам в двенадцати тарифных сезонах.
Счетчики соответствуют классу точности 1 по СТБ ГОСТ Р 52322 при измерении активной энергии, зарегистрирован в реестре средств измерений № РБ 03 13 5390 14 и допущен к применению Республике Беларусь с 2 апреля 2014 г., сертификат № 9023.
Основные характеристики:
| Диапазоны напряжений | |
| - Номинальное напряжение (Uном), В | 230 |
| - Установленный рабочий диапазон напряжений | от 0,9 до 1,1 Uном |
| - Расширенный рабочий диапазон напряжений | от 0,7 до 1,2 Uном |
| Значение частоты | |
| - Номинальная частота f ном., Гц | 50 |
| - Диапазон изменения частоты сети, Гц | 50±2,5 |
| Значения токов | |
| - Базовый (максимальный ток) Iб (Iмакс), А | 5(60); 5(100) |
| Порог чувствительности счетчиков | 0,004 Iб |
| Мощность, потребляемая счетчиками | |
| - Мощность, потребляемая параллельной цепью: | |
| - полная, В.А, не более | 4 |
| - активная, Вт, не более | 1,5 |
| - Полная мощность, потребляемая последовательной цепью, В.А, не более | 0,3 |
| - Мощность, потребляемая встроенными модулями связи, Вт, не более | 3 |
| Многотарифный режим измерений поддерживает: | |
| - количество тарифов | от 1 до 4 |
| - количество тарифных зон | от 1 до 48 |
| - количество суточных графиков тарификации | от 1 до 12 |
| - количество тарифных сезонов | от 1 до 12 |
| - количество тарифных годовых расписаний | 2 (осн. и рез.) |
| Диапазоны измерения значений | |
| - напряжения сети | от 0,7 до 1,2 Uномин |
| - силы тока | от 0,1 Iб до Iмакс |
| - частоты сети | от 47,5 до 52,5 Гц |
| Пределы относительной погрешности измерения силы тока, % | ±1,0 |
| Пределы относительной погрешности измерения напряжения, % | ±1,0 |
| Пределы значений измерения частоты напряжения сети, Гц | ±0,2 |
| Постоянная счетчика в режиме измерений/поверки, имп/кВт. ч | 800/16000 |
| Интерфейсы связи | |
| - цифровые со скоростью обмена 2400, 4800, 9600, 19200, 38400 бод | RS485 |
| - оптический со скоростью обмена 300, 600, 1200, 2400, 4800, 9600 бод | по МЭК 61107 |
| Выходы | |
| - импульсный оптоэлектронный телеметрический | 1 |
| - испытательный оптический | 1 |
| - оптический индикатор функционирования (для поверки часов) | 1 |
| - выход управления внешними устройствами | 1 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.091-2002 | II |
Примечание. В базовой комплектации всех счетчиков МЭС-1 предусмотрены: оптический интерфейс, интерфейс RS-485, выход управления внешними устройствами; электрический телеметрический выход, оптический телеметрический выход, индикатор функционирования.
Карта заказа однофазного счетчика МЭС-1
| МЭС - 1 | 5(100) | N | N | N |
|---|---|---|---|---|
| Тип счетчика | ||||
| Базовый (максимальный ток), А: | ||||
|
5(60) | |||
|
5(100) | |||
| Наличие встроенного в счетчик реле нагрузки: | ||||
|
N | |||
|
R | |||
| Наличие встроенных модемов: | ||||
|
N | |||
|
P | |||
|
R | |||
| Наличие измерительных элементов в нулевом проводе: | ||||
|
N | |||
|
O |
Пример записи при заказе и в документации другой продукции:
Однофазный счетчик электрической энергии переменного тока статический многотарифный МЭС-1-5/100-RPO ТУ BY 1911931646.001-2013 (однофазный счетчик, базовый (максимальный) ток 5(100) А, со встроенными реле нагрузки, PLC модемом, с измерительным элементом в нулевом проводе).
Подробную информацию смотрите на нашем официальном сайте www.alinea.by
Дополнительная информация
Сервисное и гарантийное обслуживание
Компания ООО "Алинея ТМ" позиционируется на рынке, как интегратор системных решений на базе электронных приборов учета. Одним из направлений деятельности нашей компании является построение систем АСКУЭ на базе различных приборов учета "под ключ" (проектирование, монтаж, наладка).
Учитывая многолетний опыт, специалисты технического отдела компании профессионально проконсультируют по Вашему проекту и помогут определиться с выбором не только приборов учета, но и сопутствующей продукции (автоматы, кабельная продукция и др.) с учетом Ваших пожеланий.

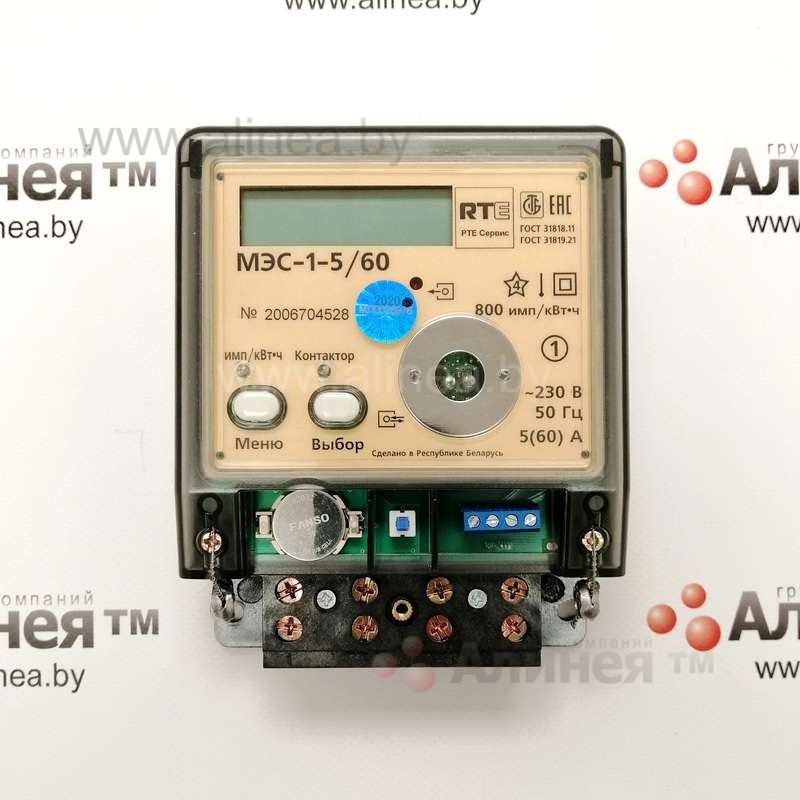

Электросчетчик МЭС-1 - однофазный 5(60) Счетчик электроэнергии
