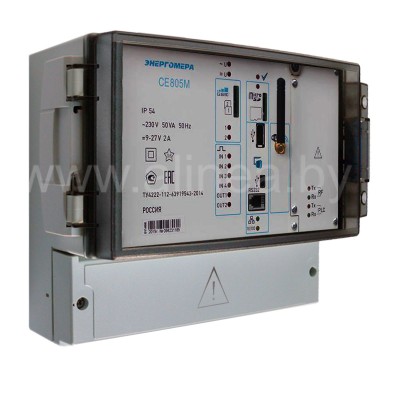

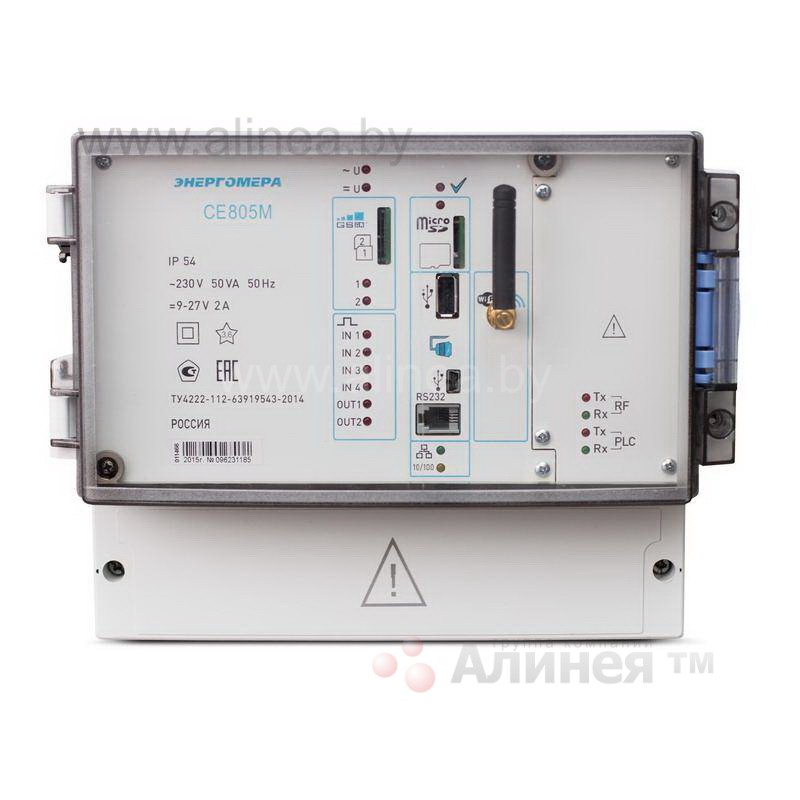

Устройство сбора и передачи данных СЕ805М конструктивных исполнений «В», «Е» предназначены для обработки, хранения и передачи полученной информации на верхний уровень систем АСКУЭ, а также для управления и контроля состояния объекта автоматизации.
Область применения УСПД – энергообъекты розничного рынка электроэнергии, учет энергоресурсов в жилищно-коммунальном хозяйстве. УСПД устанавливается на подстанциях, в распределительных щитах промышленных предприятий, жилых и офисных зданий
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
- сбор данных и диагностической информации с СЦИ;
- накопление собранной информации в энергонезависимой памяти и передача собранной информации по запросу на верхний уровень информационно-измерительной системы;
- измерение текущего времени;
- контроль и синхронизация текущего времени в счетчиках с цифровым интерфейсом;
- управление изменяемыми параметрами счетчиков с цифровым интерфейсом (запись лимитов потребления, тарифных расписаний и др.);
- управление нагрузкой счетчиков с цифровым интерфейсом;
- обеспечение прямого доступа к счетчикам с цифровым интерфейсом с верхних уровней информационно-измерительной системы;
- передача данных в различные комплексы программно-технических средств для их дальнейшей обработки и хранения.
ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ
- Средний срок службы – не менее 30 лет.
- Средняя наработка на отказ – не менее 146860 часов.
- Межповерочный интервал — 10 лет
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Показатели | Величины |
| Номинальное значение напряжения источника основного питания переменного тока частотой 50 Гц, В | 230 |
| Рабочий диапазон питающего напряжения основного питания, В | 90 - 264 |
| Максимальная потребляемая мощность от основного источника питания, ВА | 25 |
| Диапазон рабочих температур, °С | от - 40 до + 65 |
| Рабочий диапазон питающего напряжения резервного питания, В | 9 - 27 |
| Срок службы сменного источника питания, лет | 8 |
| Количество держателей SIM-карт для GSM/GPRS/3G | до 2 (в зависимости от модификации) |
| Интерфейсы для сбора данных со счетчиков | 2хRS-485, радиоканал 433 МГц, канал PLC. (в зависимости от модификации) |
| Интерфейсы для чтения собранных (изме-ренных) УСПД данных, а также для конфигурирования УСПД | USB-device, GSM/GPRS/3G, Ethernet, RS485 (в зависимости от модификации) |
| Интерфейсы для подключения носителей данных | микро-SD |
| Типы СЦИ, для которых обеспечивается сбор данных | все счетчики с цифровым интерфейсом производства АО «Энергомера», работающим по протоколам ГОСТ Р МЭК 61107, СЕ АО «Энергомера» (открытый протокол, доступен на данном сайте), DLMS / СПОДЭС (CE208, CE308)), и другим открытым протоколам |
| Максимальное число каналов учета | до 4000 (в зависимости от модификации) |
| Число входных дискретных каналов | 1 |
| Число выходных дискретных каналов | до 1 (в зависимости от модификации) |
| Приемник сигналов точного времени позиционирования | Встроенный GPS/GLONASS (в зависимости от модификации) |
| Предел допускаемой абсолютной погрешности при измерении текущего времени (системного времени) в нормальных условиях применения | ±3 с в сутки |
| Время установления рабочего режима | не более 1,5 минут. |
| Степень защиты корпуса УСПД по ГОСТ 14254 | IP51 |
| Тип крепления корпуса | Конструкция УСПД обеспечивает возможность установки на монтажную направляющую ТН 35-7,5 или настенного монтажа и одностороннего обслуживания. |
| Габаритные размеры (ДхШхВ), мм | 158 х 141,5 х 79,5 |
