Описание

Цена завода изготовителя!

Предназначен для сбора информации с однофазных (CE 102) и трехфазных (CE 301, CE 303) счетчиков активной электрической энергии.

Устройство сбора и передачи информации предназначено для сбора и хранения информации со счетчиков электрической и тепловой энергии по интерфейсам типа RS-485, PLC (с применением внешнего PLC модема) и радио (с применением внешнего радиомодема) и передачи накопленной информации на удаленный сервер сбора по каналам GSM/GPRS и Ethernet.Особенности: питание от сети 230 В, наличие вторичного источника питания (12 B) интерфейсов счетчиков.

Особенности: питание от сети 230 В, наличие вторичного источника питания (12 B) интерфейсов счетчиков.

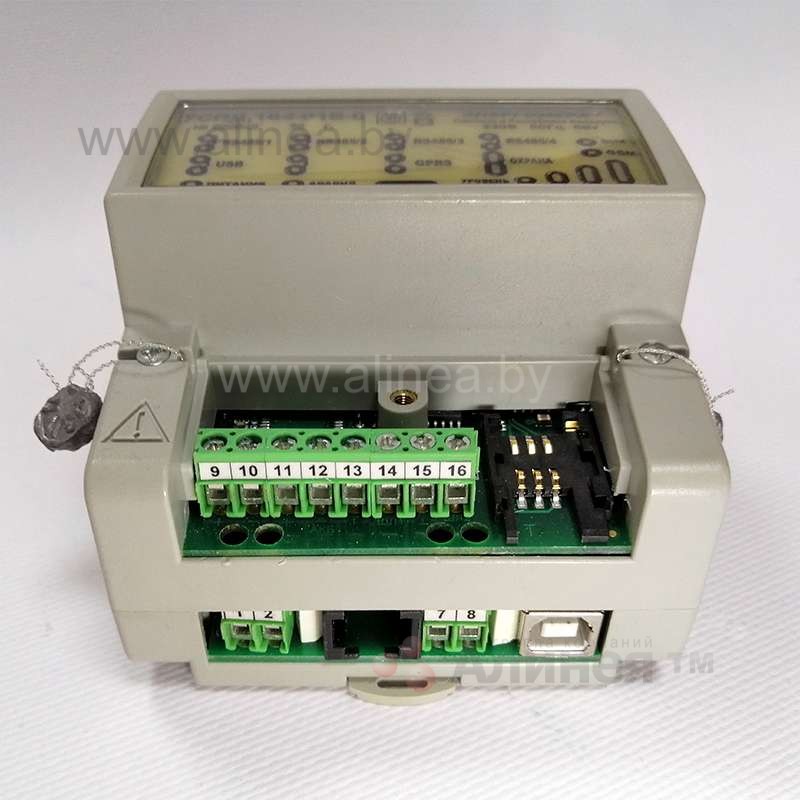

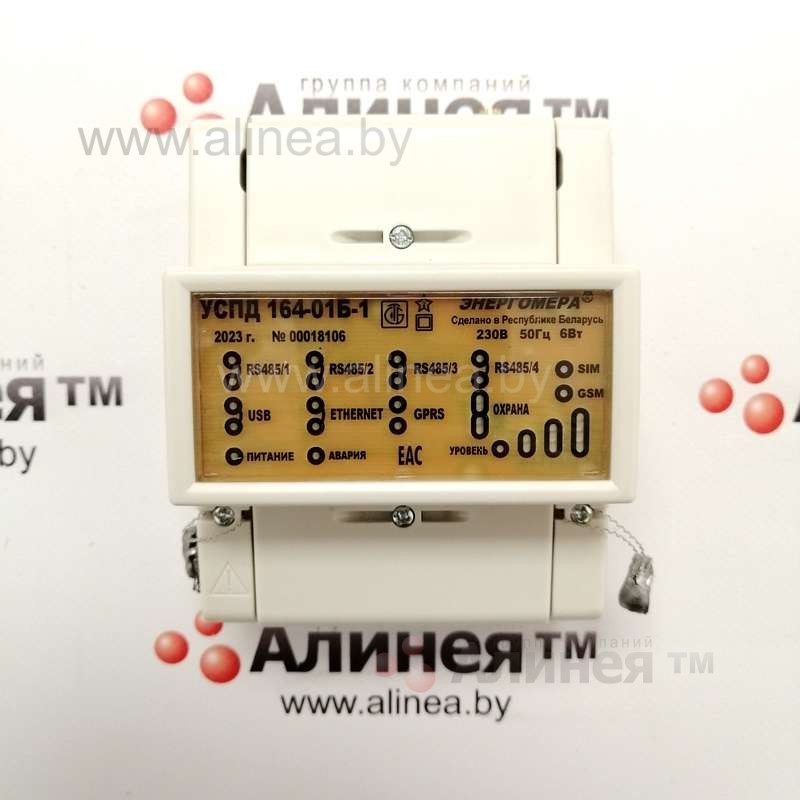

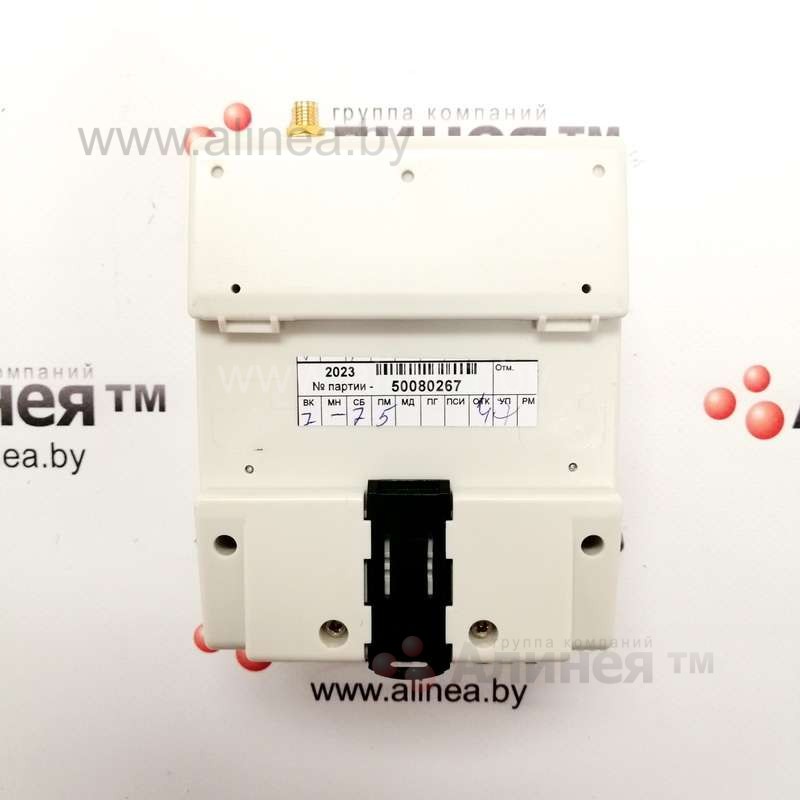

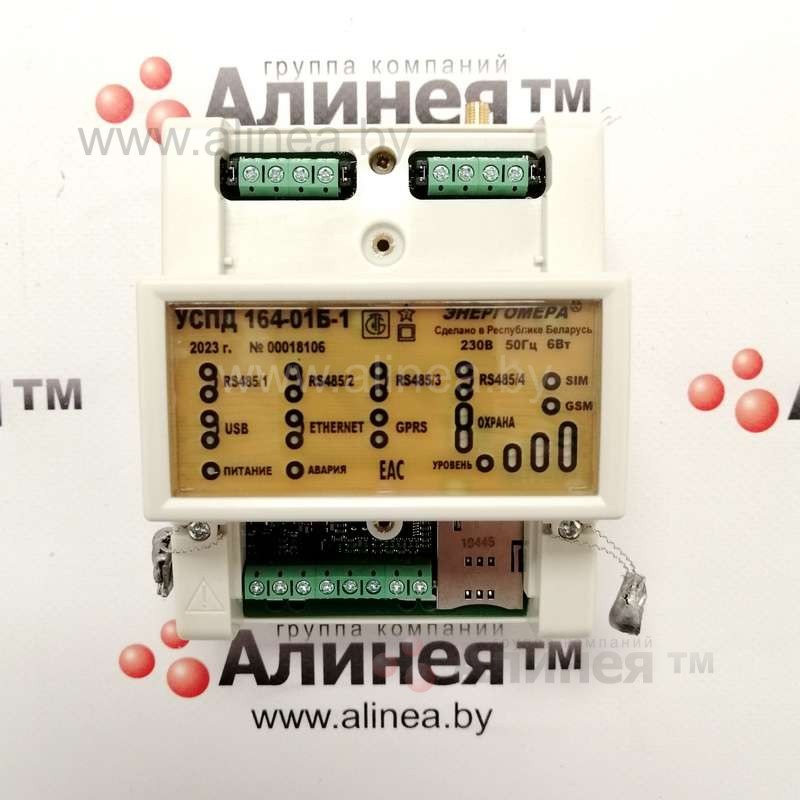

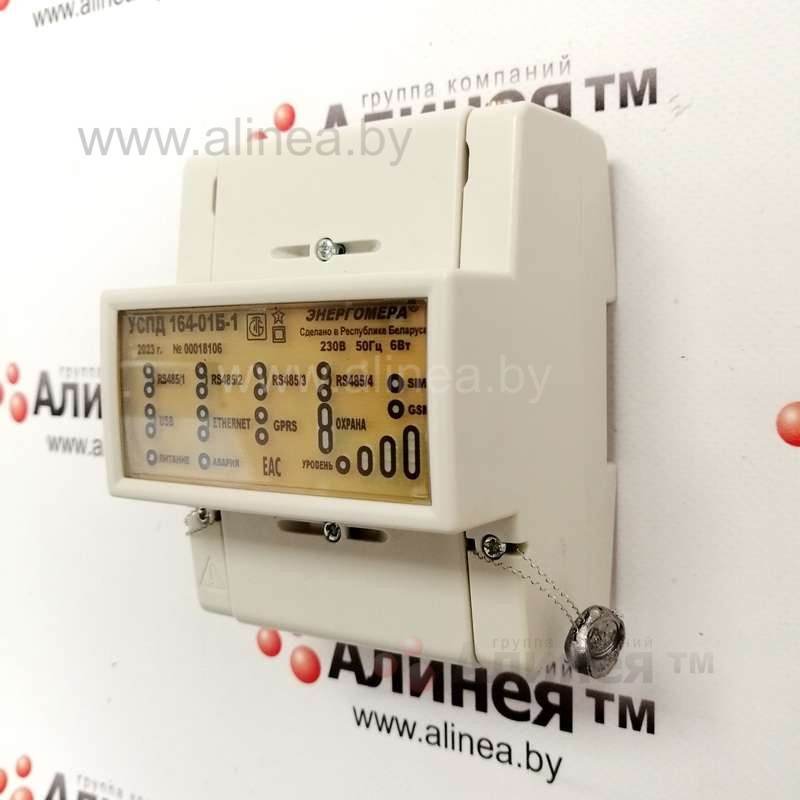

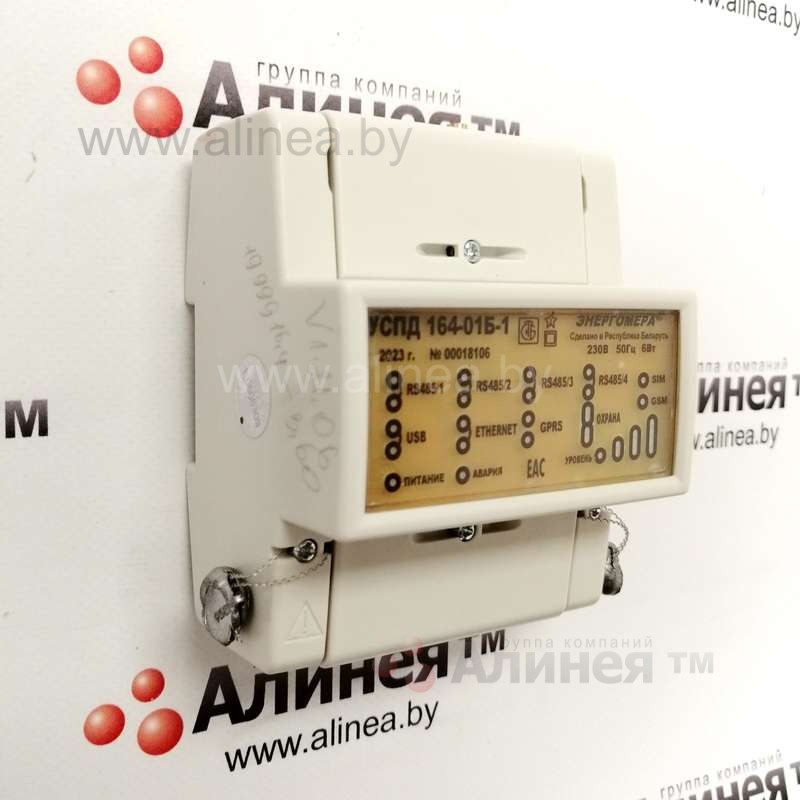

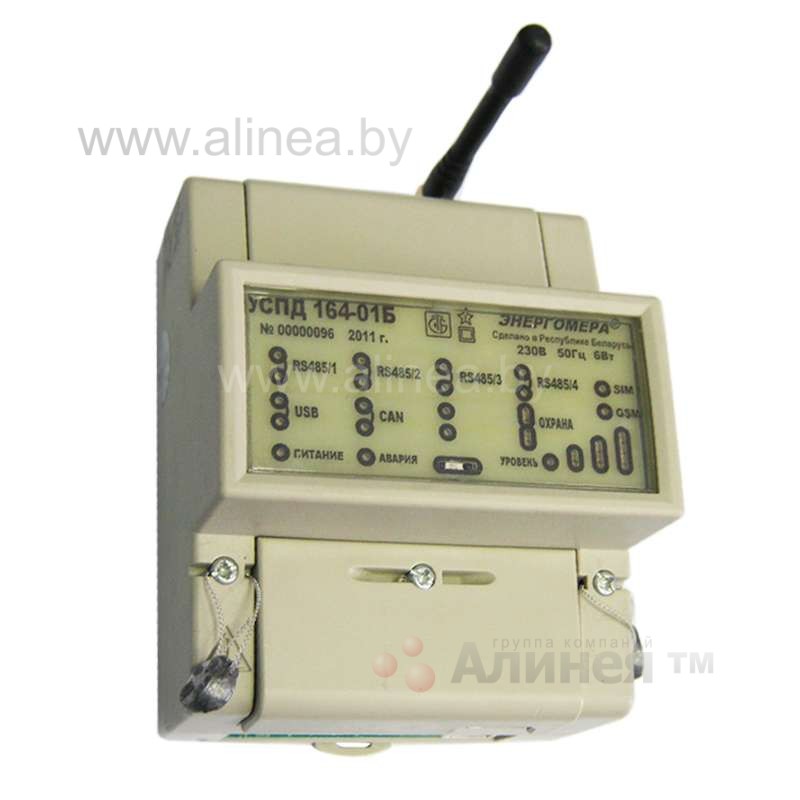

Устройства сбора и передачи данных УСПД 164-01Б (далее – устройства или УСПД) предназначены для измерения времени и синхронизации часов счетчиков электрической энергии в автоматизированных системах контроля и учета электроэнергии (далее АСКУЭ), а также сбора, обработки, хранения и передачи информации о расходе электроэнергии и мощности от счетчиков электрической энергии по каналам связи различного вида на верхний уровень АСКУЭ.

Характеристики надежности

Минимальная наработка на отказ — 50000 часов.
Межповерочный интервал — 2 года.
Средний срок службы — 10 лет.
Гарантийный срок — 3 года.

Функциональные возможности

УСПД осуществляет в автоматическом режиме с задаваемой периодичностью:

сбор и хранение текущих показаний по 4 тарифам и суммарных, глубина не менее 1 суток;
сбор и хранение показаний на конец суток по тарифам и суммарных 64 суток;
сбор и хранение показаний на конец месяца по тарифам и суммарных 13 месяцев;
вычисление и хранение накоплений энергии по группам учета 32 суток (для получасовых интервалов усреднения);
сбор и хранение срезов мощности по каналам;
сбор и хранение срезов энергии 25-го часа при переходе на зимнее время;
сбор и хранение журнала замены счетчиков;
ведение журналов событий УСПД;
ведение статистики последних опросов каналов учета с глубиной 3 месяца;
ведение статусов данных;
ведение текущего времени и календаря с разрешением / запрещением автоматического перехода на зимнее /летнее время.

УСПД позволяет задать или выдать данные или выполнить действия:

текущие время и дата;
величина суточной коррекции часов УСПД;
разрешение перехода на зимнее \ летнее время;
пароли на запись (пароли трех уровней до 20 символов с блокированием записи на 24 часа при трехкратном неверном наборе) ;
разрешение автоматической корректировки времени;
величина допустимого расхождения времени, при котором не требуется корректировка;
количество попыток опроса каналов учета;
настройки содержания запроса, периода и приоритета запроса каждого параметра;
настройка сигнализирующих действий;
полные тарифные расписания счетчиков;
даты смены расписаний;
информация по каналам учета;
информация по группам учета;
настройки для выполнения однократных действий;
прямой доступ к счетчикам по протоколам счетчиков через УСПД.

Технические характеристики

Показатели	Величины
Количество счетчиков, подключаемых к устройству по цифровым интерфейсам RS-485	до 640 (4 канала по 160 счетчиков)
Количество счетчиков, подключаемых к устройству через преобразователи интерфейсов	до 2048
Количество каналов связи с верхним уровнем АСКУЭ: УСПД 164-01Б-0 УСПД 164-01Б-1	1 GSM/GPRS, 1 USB 1 GSM/GPRS, 1 USB, 1 Ethernet
Количество входных каналов управления с общим проводом и сопротивлением между входами 1,5 кОм ±5%	2
Количество выходных каналов управления внешними устройствами с номинальным напряжением коммутации переменного или постоянного тока 230В и максимальным током коммутации 0,2А	1
Номинальное напряжение питания переменного тока с частотой (50±1)Гц, В	230
Расширенный диапазон напряжения питания переменного тока, В	от 120 до 264,5
Выходное напряжение встроенного источника питания, В	от 11,0 до 12,5
Выходной ток встроенного источника питания, мА, не менее	140
Пределы основной абсолютной погрешности суточного хода встроенных часов в нормальных условиях, с, не более	±3,0
Пределы допускаемой дополнительной погрешности суточного хода встроенных часов при изменении температуры окружающей среды от (20±5)?С до предельных значений рабочих условий на 1?С, с, не более	±0,3
Диапазон автоподстройки суточного хода часов, с, не менее	±5,5
Периодичность автоматической синхронизации времени устройства и подключенных счетчиков, сут.	1
Сохранение хода часов и ведение календаря при отключении напряжения питания, лет, не менее	8
Сохранение архива данных, лет, не менее	10
Количество групп учета	до 32
Количество балансных схем	до 16
Периоды автоматического опроса счетчиков электрической энергии	15, 30, 60 мин; 1, 2, 4, 8 ч; 1 сут; 1 мес
Время установления рабочего режима, мин, не более	3
Время непрерывной работы, ч	Не ограничено
Потребляемая мощность, Вт, не более	6
Габаритные размеры, мм, не более:	110 х 89 х 73
Степень защиты оболочки по ГОСТ 14254-96	IP 50, категория 2
Масса, кг, не более	1,0
Класс оборудования по степени защиты от поражения электрическим током по СТБ МЭК 60950-1-2003	II
Климатические условия при эксплуатации: - температура окружающего воздуха, °C - относительная влажность, % - атмосферное давление, кПа	от минус 30 до плюс 50 °С 95% при температуре 30 °С от 84,0 до 106,7
Климатические условия при транспортировании: - температура окружающего воздуха, °C - относительная влажность, % - атмосферное давление, кПа	от минус 50 до плюс 50 °С 95% при температуре 30 °С от 84,0 до 106,7
