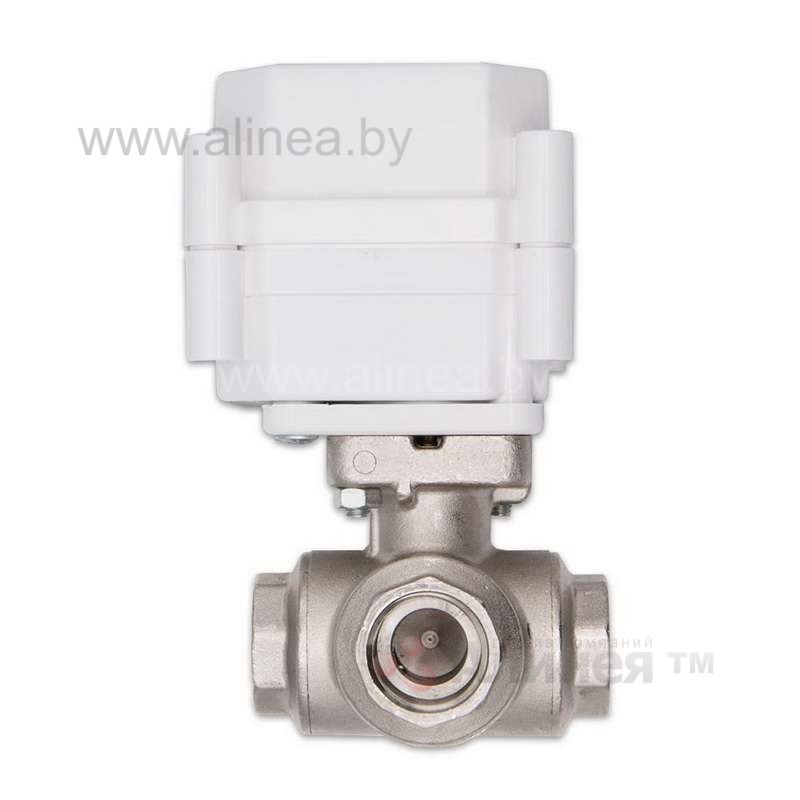

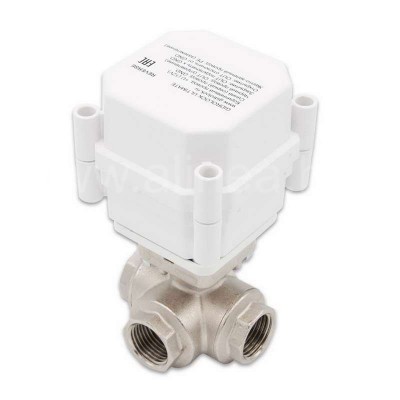

Трехходовой шаровой электропривод предназначен для перенаправления потока в системе водоснабжения и отопления. Шаровой электропривод состоит из шарового крана и электропривода для управления им. Отличительными особенностями шарового электропривода Gidrolock Ultimate является высокая мощность при небольших габаритных размерах и низкая стоимость устройства.

Шаровые краны Gidrolock Ultimate – самые популярные у покупателей электрошаровые приводы Gidrolock.

Gidrolock Ultimate – образец надежности, компактности и невысокой цены, что делает их самыми распространенными в сегментах «защита от протечек воды» и «умный дом».

Цена шарового электропривода данной серии зависит от диаметра (ДУ) и производителя арматуры. Наш интернет-магазин представляет несколько вариаций кранов:

• Латунь G-LOCK для труб диаметром 1/2”
• Латунь BUGATTI для труб диаметром 1/2” и 3/4” и 1"
• Латунь CAMOZZI для труб с диаметром 1/2” и 3/4” трехходовой L-тип
• Нержавейка для труб с диаметром 1/2” и 3/4” трехходовой L-тип

Особенности приводов Gidrolock Ultimate:

• Компактность Ultimate позволяет устанавливать водозапорную арматуру в ограниченное пространство и не загромождать сантехнический шкаф
• Безопасное напряжение питания 10-15V обуславливает необходимость предусмотреть в зоне установки электрическую розетку и сетевой блок питания или обеспечить подвод 12 Вольт из слаботочного шкафа
• Невысокая цена относительно других серий Гидролок и конкурентов
• Приводы этой серии могут комплектоваться двухходовыми или трехходовыми шаровыми кранами

Применение

Трехходовой шаровой кран с электроприводом используется для смены направления потока воды в следующих ситуациях:

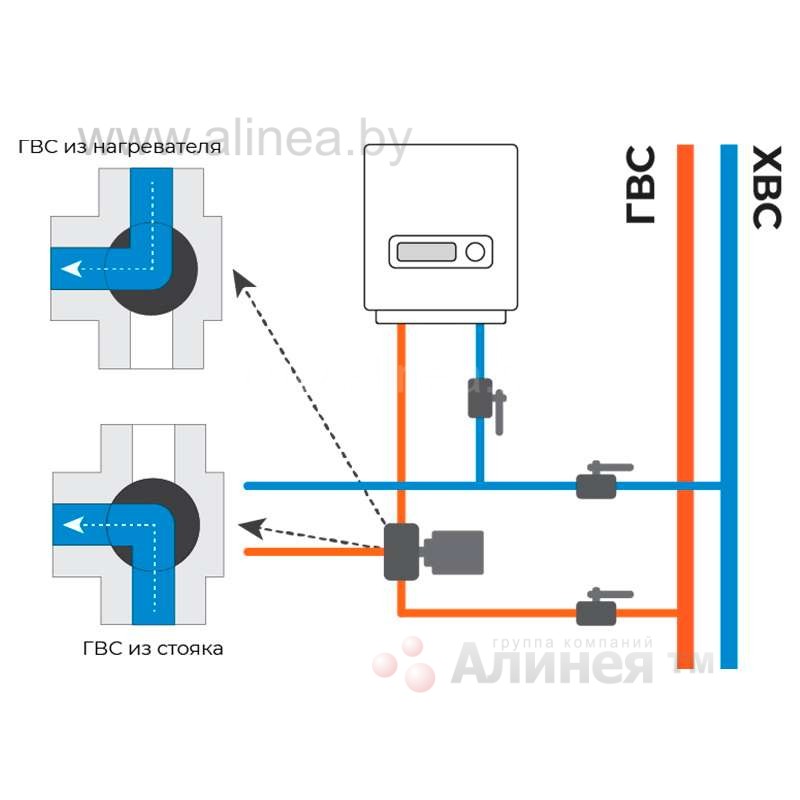

• при отключении центрального горячего водоснабжения и переход на нагрев воды собственным электрическим бойлером;
• при отключении центрального водоснабжения и переход на собственную скважину;
• переключение между центральным водоснабжением и накопительной емкостью при поливе;
• при переходе с основного отопительного котла/контура на резервный;
• обход фильтра на время сервисных работ
• при временной потребности в больших объемах нефильтрованной воды, например, для полива;
• переключение между двумя источниками тепла, например, электрическим котлом и солнечным коллектором;
• для обратной промывки системы фильтрации;
• в санузле для подачи потока воды при включении света в гигиенический душ и при выключении света перекрытие потока со сбросом давления в канализацию - профессиональная замена электромагнитного клапана;
• для уличного водопровода с перекрытием потока и с автоматическим сбросом давления в трассе с целью не допустить разморозки труб и арматуры в зимний период.

Переключение может происходить вручную кнопкой или автоматически: по датчику давления, датчику температуры по датчику уровня жидкости. Не нужно вспоминать какие краны нужно открыть, какие закрыть, автоматика всё сделает сама!

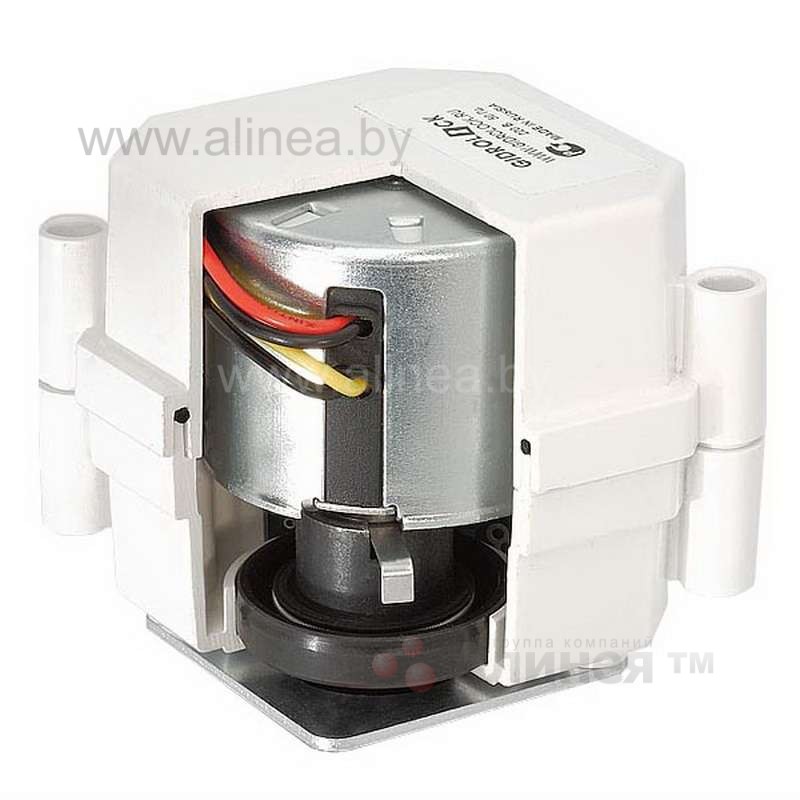

Конструктивные особенности

• Высокий момент на валу двигателя исключает поломку вследствие «закисания» шарового крана при долгой эксплуатации.
• Корпус шарового крана выполнен из нержавеющей стали и выдерживает давление до 40 атмосфер.
• Редуктор электропривода изготовлен полностью из металла.
• В электроприводе отсутствуют электрические контакты.
• Положение шарового крана определяется бесконтактным оптическим методом, что обеспечивает высокую степень точности и надежности в эксплуатации.
• Электродвигатель без щеток. Поэтому для электроприводов GIDROLOCK не требуется периодическая профилактика или замена щеток электродвигателя. Установленные в приводе двигатели относятся к классу бесколлекторных. Они имеют высокую надежность и длительный срок службы, что позволяет использовать их не только в бытовых , но и в промышленных условиях.
• Электропривод выполнен в герметичном корпусе IP65. Для герметизации вала применяется армированный резиновый сальник с пыльником.
• При монтаже электропривод может быть отсоединен от шарового крана (используются гайки 8мм), что упрощает монтаж, а главное позволяет установить шаровой электропривод в труднодоступных местах.
• Шаровой электропривод можно устанавливать в любом положении.

Управление

В кране реализовано удобное и простое 2х проводное управление положением. Управление слаботочное, не требует коммутации силовой нагрузки, не требуется перекидных реле.

Технические характеристики

• Напряжение питания постоянным током 10-15 Вольт, ток 0.5 А.
• Присоединительный диаметр 1/2"
• Тип трехходового крана L
• Время закрытия 15 секунд
• Крутящий момент 7 Нм (70 кг*см)
• Минимальный ресурс электропривода (циклов открыто/закрыто) 250000
• Габаритные размеры электропривода (без крана) (Ш х В х Д) 70 х 65 х 70 мм

Подключение к контроллеру SAURES

Для управления электроприводом может использоваться любой подходящий контроллер. Он также может быть подключен к контроллеру SAURES, в результате чего вы получите:

• автоматическое перенаправление потока воды в системах отопления и водоснабжения по событиям от датчиков: протечки, давления, температуры, реле, уровня
• ручное перенаправление потока воды внешней кнопкой, например, обычным настенным выключателем
• отображение состояния крана (открыт, закрыт) в личном кабинете Web/iOS/Android
• PUSH или EMAIL уведомление о смене положения крана
• дистанционное управление положением крана через веб-кабинет пользователя или с помощью мобильного приложения

Внимание! Кран требует внешнего питания 10-15 Вольт! Контроллеры Saures не могут питать данный кран от своих батареек, поэтому для их использования требуется обязательно внешний блок питания из расчета 0.5А на один кран.

Отличия кранов Gidrolock Ultimate, Professional, Winner

Внимание! В таблице приведены только отличающиеся характеристики!

Скачать

СТАТЬЯ: "Трехходовые шаровые краны: автоматическое управление потоком воды" (ссылка)
