Цена зависит от модификации счетчика. Уточняйте стоимость по телефонам.

Обращаем ваше внимание: выбор счетчика необходимо осуществлять в соответствии с проектной документацией!

ПРИ ЗАКАЗЕ СЧЕТЧИКА ОБЯЗАТЕЛЬНО УКАЗЫВАЙТЕ ЕГО ПОЛНУЮ МАРКИРОВКУ, УКАЗАННУЮ В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ!

Цена в карточке товара указана на модель счетчика: "Аист-1 -W2-А1-230-5-60A-S-RS485-LOQ1V3".

Ознакомьтесь с КАРТОЙ ЗАКАЗА (см. ниже) перед покупкой. Примеры маркировки для заказа:

Аист-1 -W2-А1-230-5-60A-S-RS485-LOQ1V3

Аист-1 -W2-А1-230-5-60A-S-RF433-LOO1V3

.

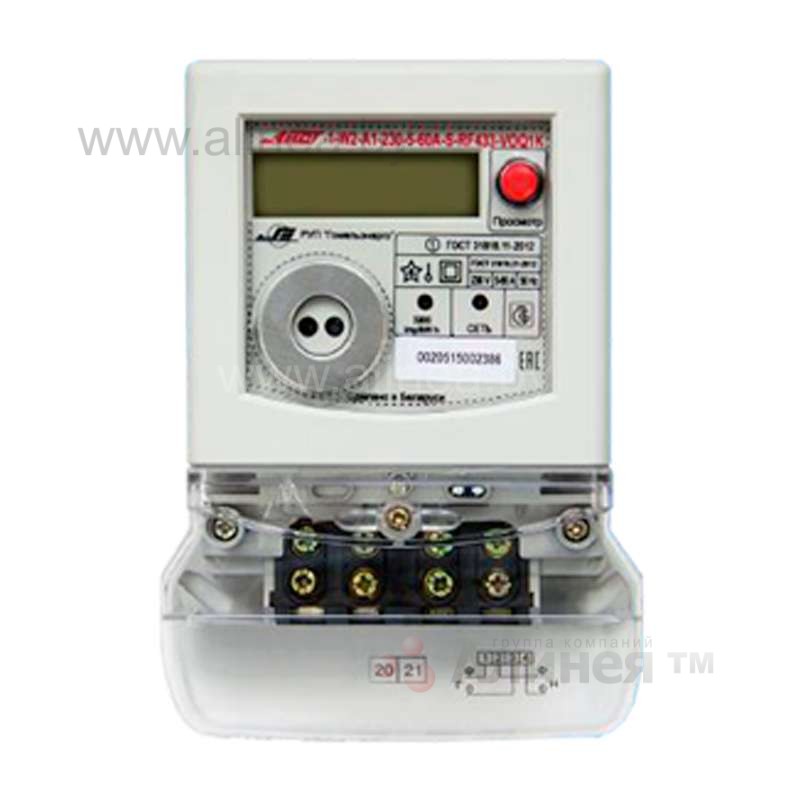

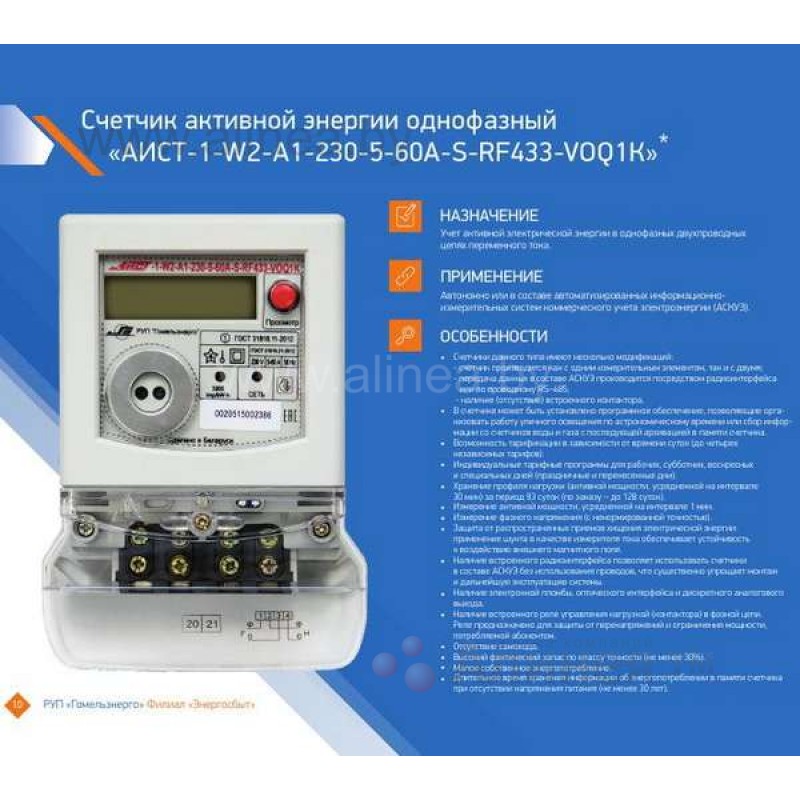

Однофазный электронный счетчик активной электрической энергии "AИСТ-1-W2" предназначен для учета активной электрической энергии в одном направлении в однофазных 2-проводных сетях переменного тока частотой 50 Гц. Учет ведется непосредственно с возможностью многотарифного учета по временным зонам суток. Для программирования и считывания информации об энергопотреблении и дополнительных параметров счетчик имеет в зависимости от варианта исполнения цифровые интерфейсы RS-485, радиоинтерфейсы RF 433, RF 2400, оптопорт, реле управления нагрузки. Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета (АИИС КУЭ, АСКУЭ) и технического учета электроэнергии, диспетчерского управления (АСДУ).

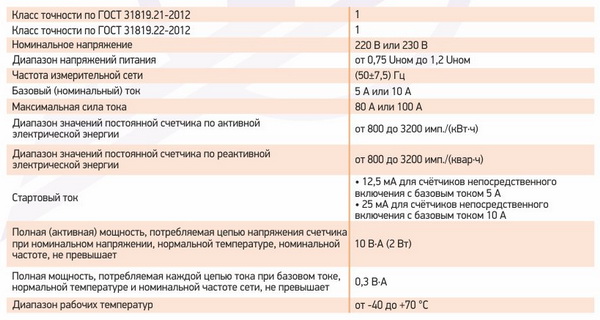

Основные технические характеристики однофазного электросчетчика "AИСТ-1-W2"

Функциональные возможности:

Счетчики обеспечивают учет:

• текущего времени и даты;
• количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;
• количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;
• количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;
• количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;
• профиля мощности, усредненной на интервале 30 минут;
• количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);
• количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).

- Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).
- Счетчики, у которых в условном обозначении присутствует символ «К», имеют встроенное реле управления нагрузкой, предназначенное для коммутации фазной цепи тока счетчика. Реле включено в разрыв фазных цепи тока. Управление реле необходимо подключиться по имеющемуся интерфейсу связи.
- Счетчики в корпусе W2 имеют один интерфейс связи RS485, RF433 МГц, RF2400 МГц или GSM/GPRS.
- Счетчики, у которых в условном обозначении присутствует символ «М», дополнительно обеспечивают измерение следующих параметров:

• фазных напряжений;
• фазных токов;
• частоты сети;
• активной мгновенной мощности по фазе;
• реактивной мгновенной мощности по фазе (только счетчики с символами «R1» и «R2» в условном обозначении);
• полной мгновенной мощности по фазе (только счетчики с символами «R1» и «R2» в условном обозначении);
• фазного коэффициента мощности.

Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

• адреса счетчика (от 1 до 65000);
• заводского номера счетчика (до 30 символов);
• текущего времени и даты;
• величины суточной коррекции хода часов;
• разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);
• 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;
• до 45 специальных дней (дни, в которые тарификация отличается от общего правила);
• пароля для доступа по интерфейсу (от 0 до 4294967295).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, наличия фазного тока при отсутствии напряжения, изменения направления тока в фазных цепях, воздействия сверхнормативного магнитного поля, выходов параметров качества электрической сети за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.

Счетчик имеет электронные пломбы на вскрытие корпуса и клеммной колодки. При срабатывании пломбы происходит соответствующая запись в журнале событий и отображение на ЖКИ счетчика и индикаторного устройства.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.

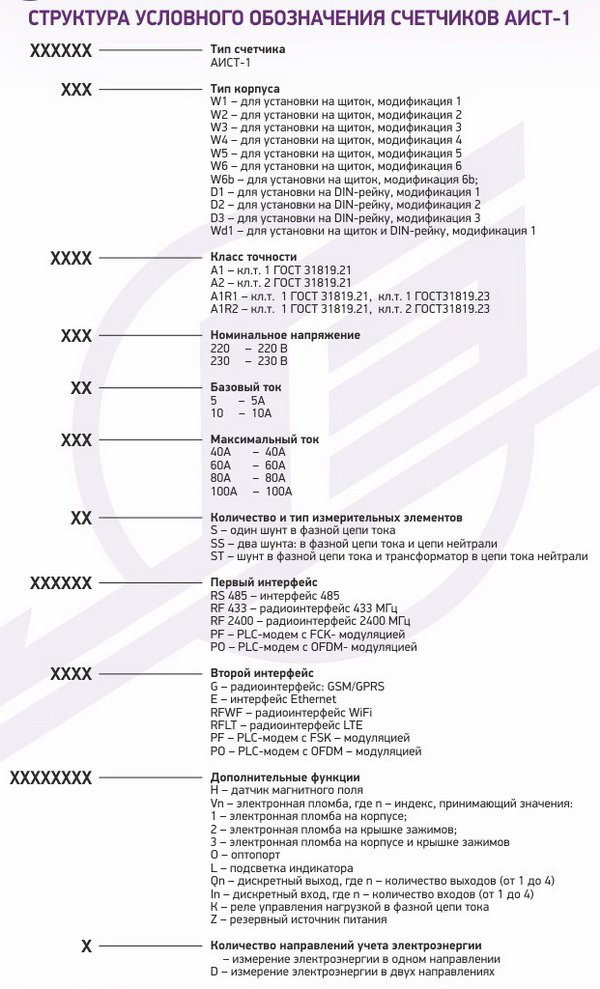

КАРТА ЗАКАЗА СЧЕТЧИКОВ "АИСТ-1":

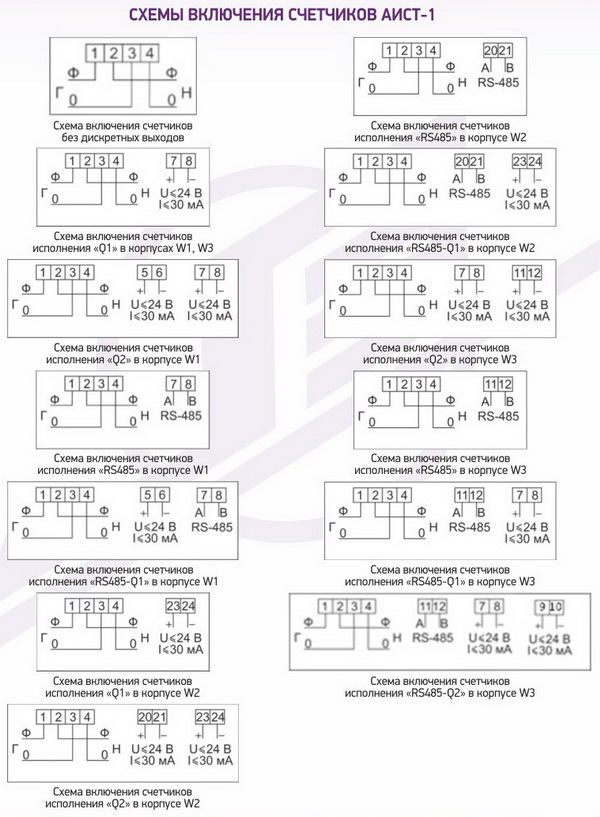

СХЕМЫ ПОДКЛЮЧЕНИЯ СЧЕТЧИКОВ "АИСТ-1"

ГАБАРИТНЫЕ РАЗМЕРЫ СЧЕТЧИКОВ "AИСТ-1-W2"

СКАЧАТЬ
