Цена завода изготовителя! Цена зависит от модификации счетчика (смотри ниже)! Гран-Система-С

ПРИ ЗАКАЗЕ СЧЕТЧИКА ОБЯЗАТЕЛЬНО УКАЗЫВАЙТЕ ЕГО ПОЛНУЮ МАРКИРОВКУ, УКАЗАННУЮ В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ!

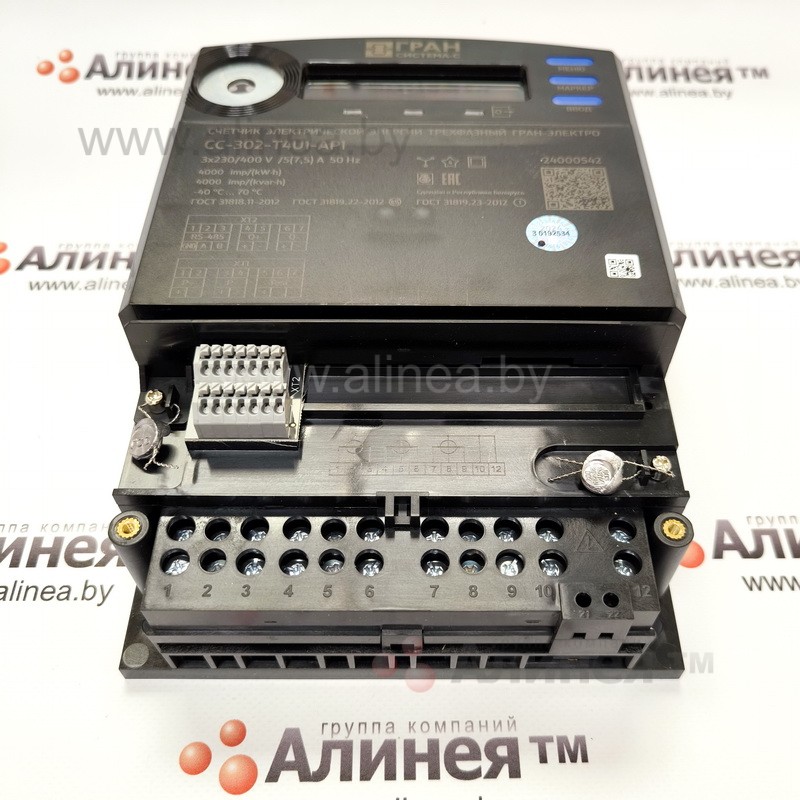

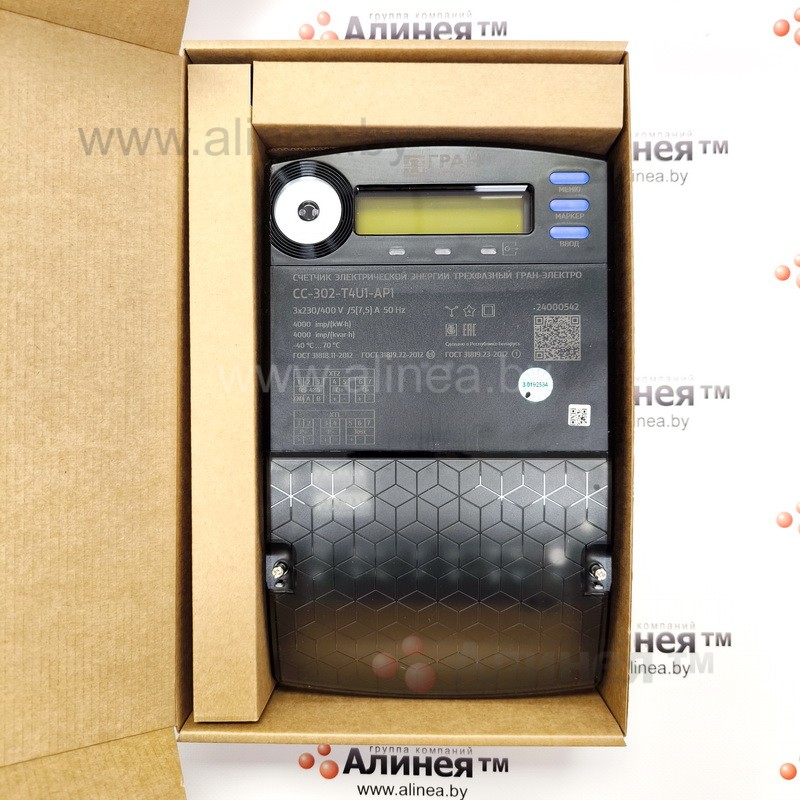

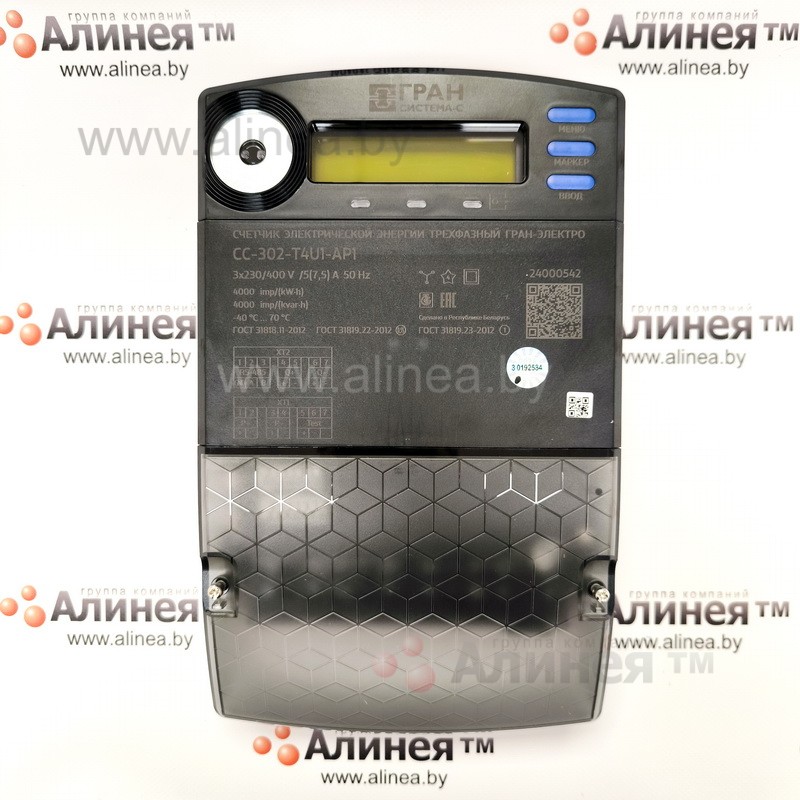

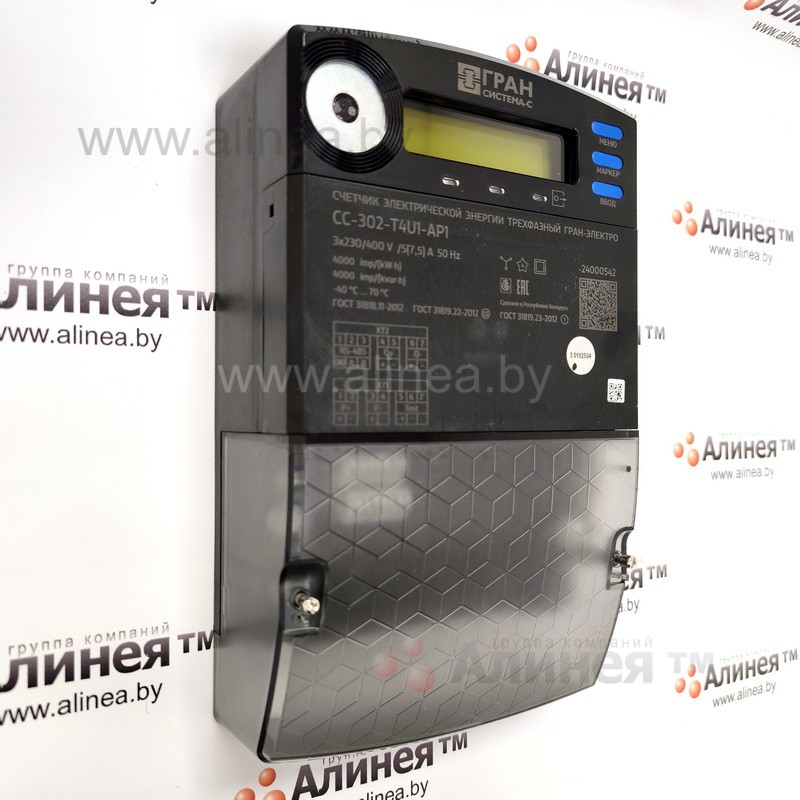

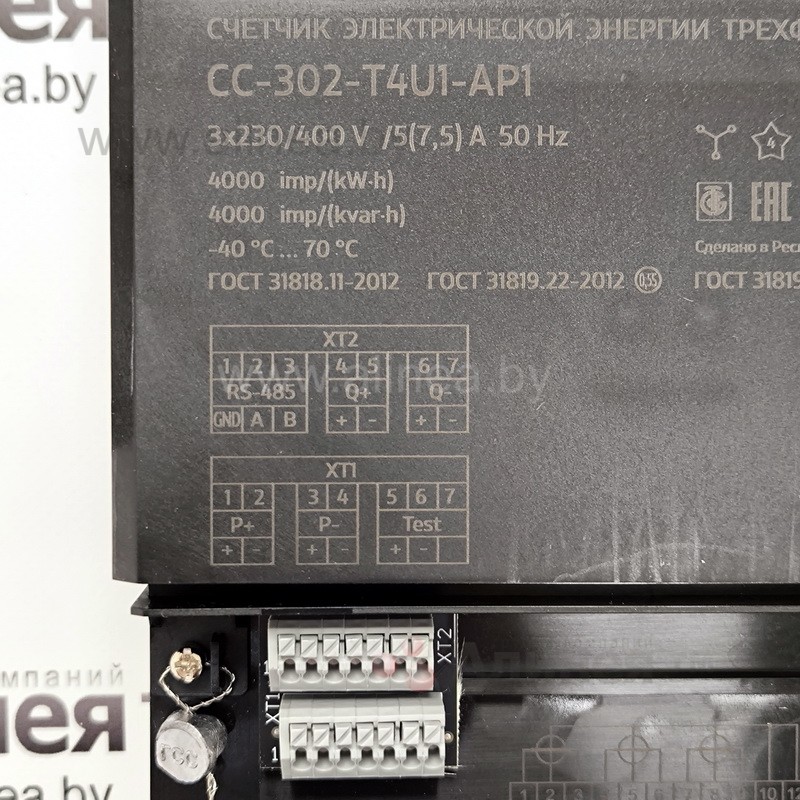

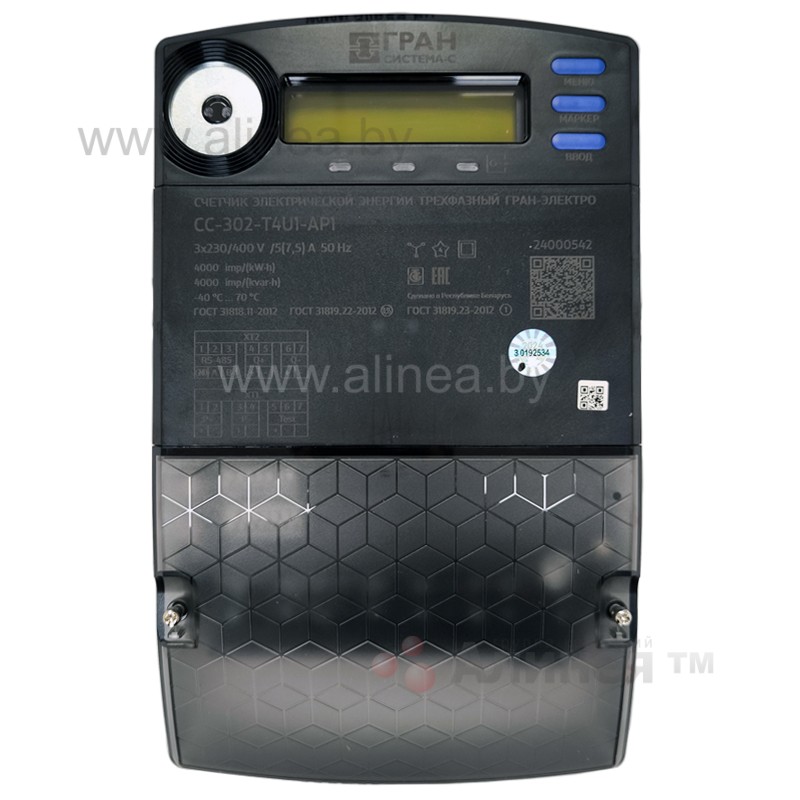

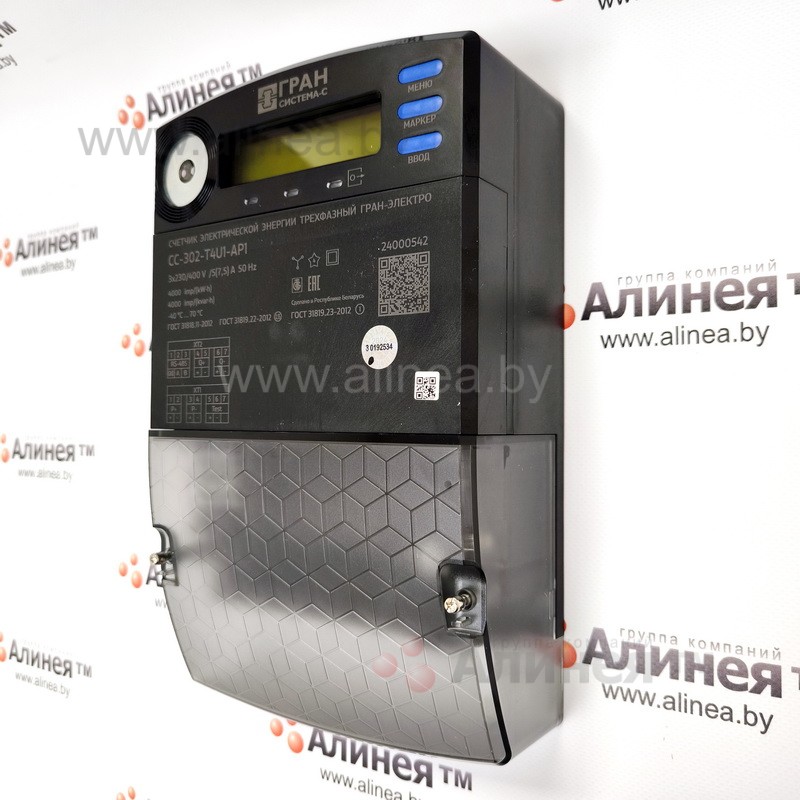

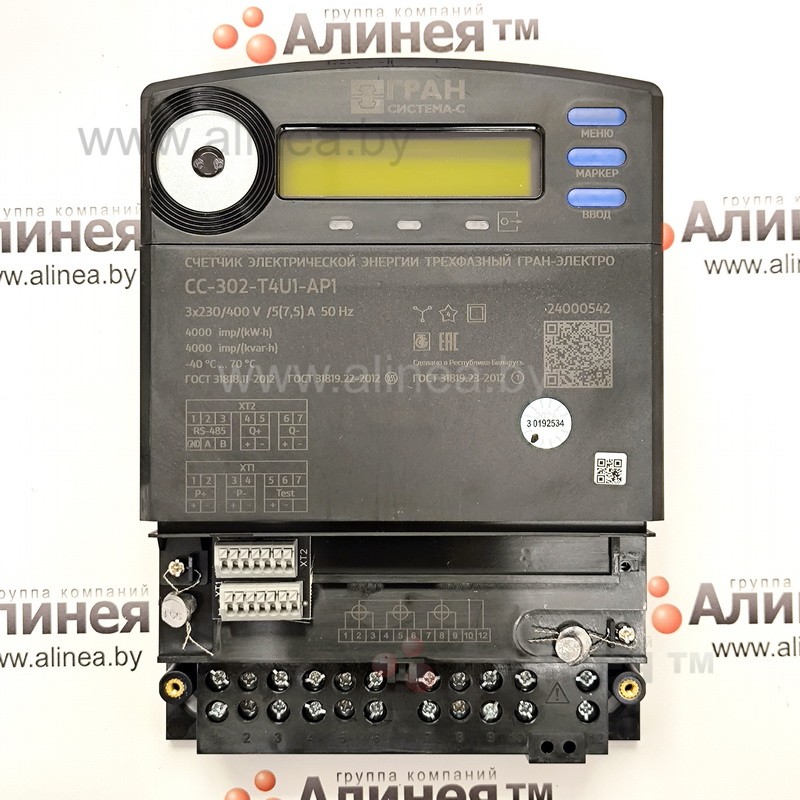

Цена в карточке товара указана на модель счетчика: "Гран-Электро СС-302-T4U1-AP1".

Счетчики "Гран-Электро СС-302" предназначены для измерения активной и реактивной энергии и мощности прямого (импорт) и обратного (экспорт) направлений, частоты, напряжения и силы переменного тока в трехфазных трех- или четырехпроводных цепях переменного тока с номинальной частотой 50 Гц в однотарифном или многотарифном режимах, а также для использования в составе автоматизированных систем контроля и учета электроэнергии (далее – АСКУЭ).

По способу подключения счетчики имеют следующие модификации:

− Cчетчики трансформаторного включения «Гран-Электро» СС-302-Т класса точности 0,5S по ГОСТ 31819.22-2012, предназначены для подключения к сети через измерительные трансформаторы тока (и напряжение)
- по напряжению: 3 x 57 / 100 В, 3 х 127 / 220 В, 3 х 230 / 400 В
- по току: 1 (1,5) А, 5 (7,5) А
- по подключению: 3-проводное, 4-проводное
− Cчетчики непосредственного включения «Гран-Электро» СС-302-D класса точности 1 по ГОСТ 31819.21-2012, предназначены для подключения к сети непосредственно:
- по напряжению: 3 х 127 / 220 В, 3 х 230 / 400 В
- по току: 5 (20) А, 5 (40) А, 5 (60) А, 5 (80) А, 5 (100) А
- по подключению: 3-проводное, 4-проводное

Ознакомьтесь с КАРТОЙ ЗАКАЗА (ссылка на .PDF) перед покупкой. Примеры маркировки для заказа:

Технические характеристики:

Наименование характеристики	Значение
Класс точности при измерении: -активной энергии по ГОСТ 31819.22-2012 -активной энергии по ГОСТ 31819.21-2012 -реактивной энергии по ГОСТ 31819.23-2012	Непоср. вкл. / Трансф. вкл. 0,5 / 0,2S или 0,5S 1 / - 1
Номинальное напряжение (Uном), В	Непоср. вкл.: 3x127/220 В или 3x230/400 В Трансф. вкл.: 3x57/100 В; 3x127/220 В или 3x230/400 В
Базовый (максимальный) ток для счетчиков непосредственного включения (Iб Iмакс), А	Непоср. вкл.: 5(20) или 5(40) или 5(60) или 5(80) или 5(100) Трансф. вкл.: 1 (1,5) или 5 (7,5)
Установленный рабочий / Предельный рабочий диапазоны напряжений, В	Непоср. вкл.: 0,8·U_ном до 1,15·U_ном / 0,8·U_ном до 1,15·U_ном Трансф. вкл.: 0,9·U_номдо 1,10·U_ном/ 0,8·U_ном до 1,15·U_ном
Чувствительность при измерении активной энергии при Uном и cosφ=1	Непоср. вкл.: 0,004·Iб Трансф. вкл.: 0,001·Iб
Частота сети, Гц	50±1
Суточный ход встроенных часов в нормальных условиях, с	±1
Изменение суточного хода встроенных часов при отклонении температуры от 23 °С в диапазоне температур от минус 25 °С до плюс 55 °С, с/°С, не более	±0,15
Корректировка времени за год, мин	не более 30
Пределы допускаемой относительной погрешности измерения силы переменного тока, %, для счетчиков: - «Гран-Электро СС-302-Х1.Х2Х3/МХ6(Х7Х8Х9Х10)К» - «Гран-Электро СС-302-Х1.Х2Х3/0/МХ6(Х7Х8Х9Х10)К» - «Гран-Электро СС-301-Х.ХХХ/М(M1)Х(ХХХХ)» - «Гран-Электро СС-302-Х1.Х2Х3Х4/М1Х6(Х7Х8Х9Х10)К»	±0,5 ±0,5 ±0,5 ±1,0
Количество тарифов	до 8
Количество тарифных зон	до 48
Количество тарифных сезонов	до 12
Количество тарифных расписаний	до 2 (основное и резервное)
Интервал усреднения мощности, мин	3 и 30 (3 и 15 только по заказу)
Отображение значений мощности при 3 мин интервале усреднения	текущие и 10 предыдущих
Глубина хранения срезов энергии при 30 (15) мин интервале усреднения, дней	60 (30 только по заказу)
Время хранения информации при отключении питания	в течение срока службы
Корректировка времени за год, мин, не более	не более 30
Сохранение работоспособности таймера при отключении сетевого питания, лет, не менее	5
Защита от несанкционированного перепрограммирования счетчика	программная (пароли) и аппаратная (установлена крышка зажимов и ключ на плате)
Защита от воздействия магнитного поля	наличие защиты регистрации воздействия магнитного поля с записью в журнале событий счетчика
Архивы событий	- архив ошибок - архив состояния фаз - архив корректировок
Диапазон измерения напряжения переменного тока для модификации "Гран-Электро СС-302-X.XX/M"	от 0,8 Uном до 1,15 Uном
Пределы допускаемой относительной погрешности измерения напряжения переменного тока, %	+0,5
Пределы допускаемой относительной погрешности измерения силы переменного тока, %	+1,0
Пределы допускаемой относительной погрешности измерения силы переменного тока, %, для счетчиков: «Гран-Электро СС-301-Х.ХХХ/М(M1)Х(ХХХХ)», %	+0,5
Потребляемая мощность в каждой цепи напряжения при номинальном напряжении переменного тока, нормальной температуре и номинальной частоте:	Требования ГОСТ 31819.21(.22, .23)-2012 п.7.1	Реально потребляемая электросчетчиками
		без встроенных модулей	со встроенными модулями
- полная, В•А, не более - активная, Вт, не более	10 2	1,4 0,65	1,95 0,9
Полная мощность, потребляемая каждой цепью тока счетчика при базовой силе тока, нормальной температуре и номинальной частоте, В•А, не более	4	0,06	0,03
Интерфейсы связи основные (на выбор)	RS-232; RS-485; M-BUS; Ethernet или отсутствует
Интерфейсы связи дополнительные (по заказу на выбор)	RS-232, RS-485, радиомодуль (RFs, RFsE); 3G; 3GR; M-BUS; NB-IoT
Количество телеметрических импульсных выходов	2 или 4 или отсутствует
Установленный рабочий диапазон температур, °С	от минус 25 до 55
Предельный рабочий диапазон температур, °С	от минус 40 до 70
Относительная влажность в рабочих условиях, %	до 95 при температуре 30 °С
Предельный диапазон температур хранения и транспортирования, °С	от -10 °С до +50 °С


Габаритные размеры счетчика с крышкой зажимной коробки, мм, не более	282x171x78,8
Масса, кг, не более	1,6
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75	II
Степень защиты оболочки по ГОСТ 14254-2015	IP 5I, категория 2
Срок службы, лет	32

Функциональные возможности счетчиков "Гран-Электро СС-302":

Все трехфазные счетчики вне зависимости от исполнения могут комплектоваться резервным источником питания
Возможность замены батареи без вскрытия корпуса
Возможность задания основного и резервного тарифного расписания
от 1 до 12 тарифных сезонов
от 1 до 8 тарифных зон с возможностью перекрытия до 48 переключений в сутки
Расширенный рабочий диапазон температур: от минус 40 °С до 70 °С
Функция расчета потерь
Измерение активной и реактивной энергии в четырех квадрантах в трехфазных сетях переменного тока
Измерение активной и реактивной мощности с учетом направления как суммарной, так и каждой из трёх фаз
Измерение по каждой фазе действующих значений токов, напряжений, коэффициентов мощности и частоты сети
Измеренные значения токов и напряжений нормированы и могут быть использованы для анализа качества сети и применения в цепях защит
Наличие до четырёх каналов связи, работающих одновременно:
оптический порт с фиксированными параметрами обмена данными;
цифровой интерфейс с программируемыми параметрами обмена данными (может быть любым из RS-232, RS-485, радиомодуль (RFs, RFsE), 3G-модем, 3GR-роутер, Ethernet, NB-IoT или M-BUS на выбор);
модуль расширения, который включает в себя:
3.1 либо два дополнительных цифровых интерфейса (любая комбинация из RS-232, RS-485 или M-BUS на выбор);

3.2 либо GSM/GPRS/3G модем;

3.3 либо Ethernet модем, исполнение "NET";

3.4 либо радиомодуль RFs/RFsE.

3.4 либо NB-IoT, при помощи WMU.
Встроенный GSM модем, с поддержкой CSD модемного соединения, позволяет организовать транзит ко всем счетчикам, подключенным по цифровому интерфейсу, пакетную передачу данных в режиме GPRS модема или работу в режиме TCP-сервера со статическим IP адресом
Встроенный GPRS модем выполняет все функции GSM модема, но без поддержки CSD модемного соединения. Дополнительно контроллер может обрабатывать входящие SMS команды и отправлять SMS.
Модуль мониторинга и управления нагрузкой, - позволяет позаданному сценарию или напрямую осуществлять мониторинг параметров сети и управлять телеметрическими выходами или внешним реле (исполнение «С»)
Двухстрочный 20-разрядный дисплей и три кнопки управления режимами индикации позволяют выводить на индикатор цифровую и текстовую информацию в удобном для считывания виде
Гибкая система создания пользовательского интерфейса. Неиспользуемые параметры, тарифы и направления могут быть программно отключены и не отображаться на дисплее счётчика
Протокол обмена открыт для потребителя

Параметры и данные, с которыми оперируют счетчики "Гран-Электро СС-302"

Наименование параметров и данных	Тип операции с параметрами и данными
Наименование параметров и данных	Вывод на дисплей	Считывание чрез послед. порт	Запись через послед. порт
Функция измерения энергии по четырем направлениям в режиме многотарифности Суммарная накопленная энергия с момента обнуления Суммарная накопленная энергия за текущие и 30 предыдущих суток Суммарная накопленная энергия за текущий и II предыдущих месяцев Суммарная накопленная энергия за текущий год и 7 предыдущих лет	+	+
Приращение энергии за день, за месяц, за год	+	+	+
Мощность по четырем направлениям 3-минутная мощность за текущий и предыдущий интервал усреднения 30-минутная мощность за текущий и предыдущий интервал усреднения	+	+
Максимальное значение мощности по четырем направлениям в режиме многотарифности с привязкой даты и времени за текущий и предыдущий месяцы	+	+
Срезы энергии по четырем направлениям Приращение энергии - за 30(15) мин интервал и хранение в памяти за последние 60(30) дней		+
Мгновенные значения Активная мощностьс учетом направления по каждой из трех фаз Pa, Pb, Pc и полная активная мощность P_* Реактивная мощность с учетом направления по каждой из трех фаз Qa, Qb, Qc и полная реактивная мощность Q_* Напряжение по каждой фазе Ua, Ub, Uc Токи по каждой фазе Ia, Ib, Ic Коэффициент мощности по каждой фазе Ka, Kb, Kc Частота сети	+	+
Архив событий Все данные с датой и временем по каждому событию, глубина архива 32 событий от текущего времени Состояние фаз Состояние прибора Аппаратные ошибки счетчика Сбой часов текущего времени Короткое замыкание или неправильное подключение счетчика	+	+
Архив коррекций Все данные с датой и временем последних 32 изменений по каждому изменению Обнуление энергии Обнуление архива максимальной мощности Изменение коэффициентов трансформации тока или напряжения Изменение формата вывода на дисплей Изменение конфигурации счетчика Изменение параметров телеметрии Изменение времени с панели счетчика Изменение даты и времени по сети Изменение тарифного расписания Изменение расписания выходных дней Изменение даты переключения сезонов Изменение пароля доступа Другие изменения	+	+
Тарифное расписание Тарифное расписание для рабочих дней Тарифное расписание для выходных дней Календарь выходных дней Дата и время перехода на летний/зимний период Текущее время и дата	+	+	+
Заводские константы Тип счетчика Заводской номер Версия ПО	+	+
Константы, задаваемые пользователем Сетевой адрес ID пользователя Параметры порта Параметры телеметрии Коэффициенты трансформации тока и напряжения	+	+	+
