Описание

Теплосчетчики «СТРУМЕНЬ» ТС-05К предназначены для измерения потребляемой или отпущенной тепловой энергии в закрытых системах централизованного водяного теплоснабжения.

Область применения: системы учета потребления тепловой энергии на объектах (квартирах) с малым потреблением тепловой энергии.

Функциональные возможности теплосчетчиков «СТРУМЕНЬ» ТС-05К:

измерение потребления тепловой энергии

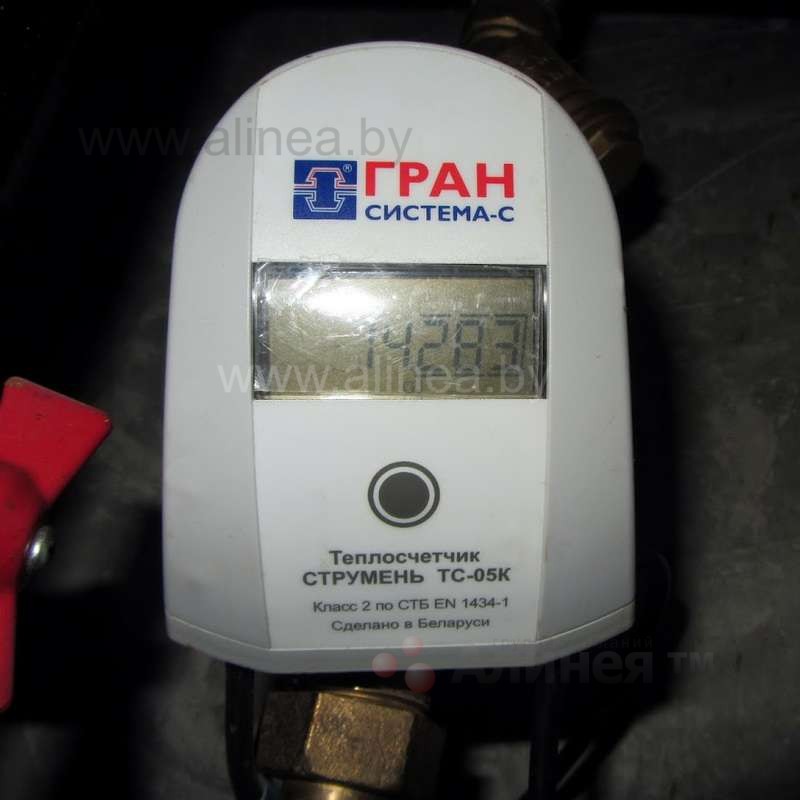

отображение актуальных данных: расход тепла, объема теплоносителя, температуры теплоносителя в трубопроводах
самодиагностика – обнаружение и сигнализация аварийных состояний измерительной системы, например отсутствия импульса из расходомера, повреждения ТСП, слишком большого расхода, снижения напряжения батареи
хранение информации о потребляемой тепловой энергии в архивах
ведение архива событий

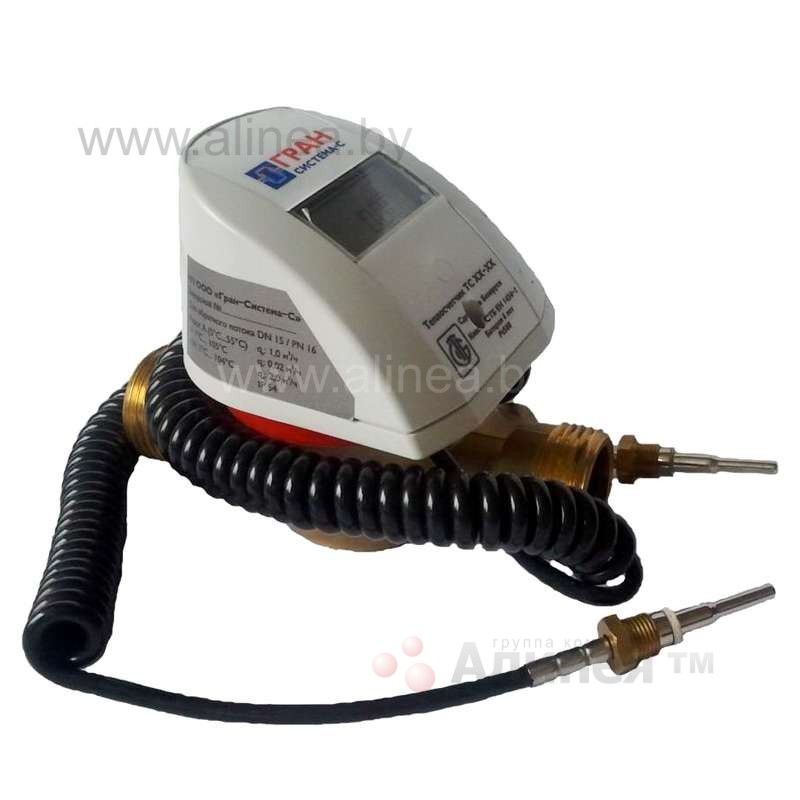

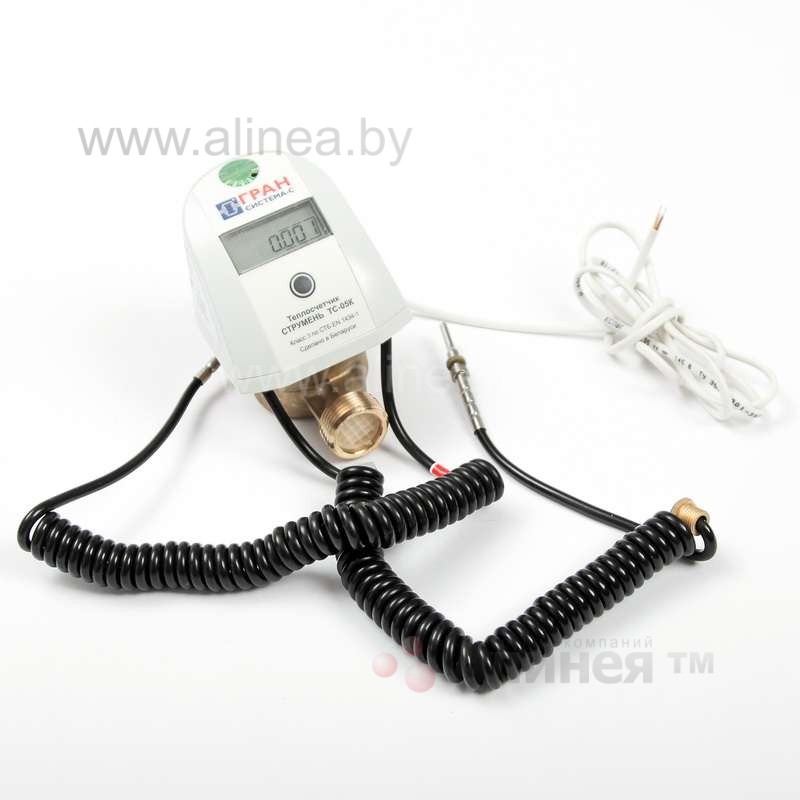

Состав теплосчетчиков «СТРУМЕНЬ» ТС-05К:

электронный вычислитель (ЭВ) с крыльчатым расходомером в общем корпусе - 1
термопреобразователи сопротивления (ТСП) – 2

Межповерочный интервал - 4 года (первый) / 2 года (последующие).

Технические характеристики:

Наименование параметра	Значение
Класс точности теплосчетчика по СТБ EN 1434-1-2015	3
Пределы допускаемой относительной погрешности теплосчетчиков при измерении тепловой энергии Е, %	±(4+4·ΔΘмин/ΔΘ+0,05·qp/q), где ΔΘ и Θмин – значение разности температур и его наименьшее значение, °С; q и qp – значение расхода теплоносителя и его по- стоянное значение, м3/ч
Пределы допускаемой относительной погрешности теплосчетчиков при измерении объема Еf, %	±(3+0,05·qp/q)
Диапазон измерения температур теплоносителя Θ, °С	от 15 до 105
Диапазон измерения разности температур теплоносителя ΔΘ, К (°С)	от 3 до 65
Диапазон рабочих температур теплоносителя для преобразователя расхода крыльчатого, °С	от 15 до 90
Номинальный диаметр DN	15	15*	15	20*	20
Максимальный расход qs, м3/ч	1,2	2,0	3,0	3,0	5,0
Постоянный расход qp, м3/ч	0,6	1,0	1,5	1,5	2,5
Отношение постоянного расхода к минимальному R qp/qi	50*	50	50	50	50
Минимальный расход qi, м3/ч	0,012	0,02	0,03	0,03	0,05
Отношение постоянного расхода к минимальному R qp/qi	25	25	25	25	25
Минимальный расход qi, м3/ч	0,024	0,04	0,06	0,06	0,10
Номинальный размер резьбовых соединений	G ¾″			G 1″
Максимальное допустимое избыточное давление измеряемой среды, МПа	1,6 (PS16)
Номинальное давление измеряемой среды, МПа	1,0 (PN10)
Максимальная потеря давления при постоянном значении расхода Δр, МПа	0,025
Количество каналов преобразования импульсного сигнала от счетчиков объема или энергии в значение объема или энергии, не более	4
Пределы допускаемой относительной погрешности преобразования импульсного сигнала в значение объема или энергии Ep, %	±0,1
Рабочее положение на трубопроводе	горизонтальное, вертикальное
Класс устойчивости теплосчетчиков к возмущению потока по СТБ ISO 4064-1-2007	U0 и D0
Наибольшее показание объема, м3	9999,999
Наибольшее значение количества тепловой энергии, ГДж	9999,999 9999
Цифровой интерфейс	M-BUS, RS-232, USB или отсутствует
Электропитание теплосчетчиков	литиевая батарея емкостью 2,6 А*ч, напряжением 3,6 В
Тип архива	суточный (154 сут.), месячный (64 мес.)
Класс оборудования по способу защиты от поражения электрическим током по ГОСТ 12.2.007.0-75	III
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015	IP54
Класс теплосчетчиков по условиям окружающей среды по СТБ EN 1434-1-2018	А
Группа исполнения по устойчивости к воздействию окружающей среды по ГОСТ EN 1434-1-2018	В4, но в диапазоне температуры от 5 °С до 55 °С
Масса, кг, не более	0,8
Средний срок службы теплосчетчиков, лет, не менее	12

Габаритные размеры:

Диаметр Dn, мм	15	20
Размер резьбовых соединений, дюйм	3/4''	1''
Длина, L, мм	110	130
Высота, Н, мм	96	100
Ширина, D, мм	75	75
Масса, кг	0,8	0,8
