Цена носит справочный характер. Уточняйте стоимость по телефонам.

НАЗНАЧЕНИЕ

Трансформаторы предназначены для передачи сигнала измерительной информации приборами измерения, защиты автоматики, сигнализации и управления, служит для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 10 кВ.

Трансформаторы СВЭЛ изготавливаются с одним или несколькими коэффициентами трансформации, с возможностью переключения на вторичной стороне. По требованию заказчика возможно изготовление трансформаторов с повышенными номинальными нагрузками вторичных обмоток, повышенными токами термической и электродинамической стойкости. Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

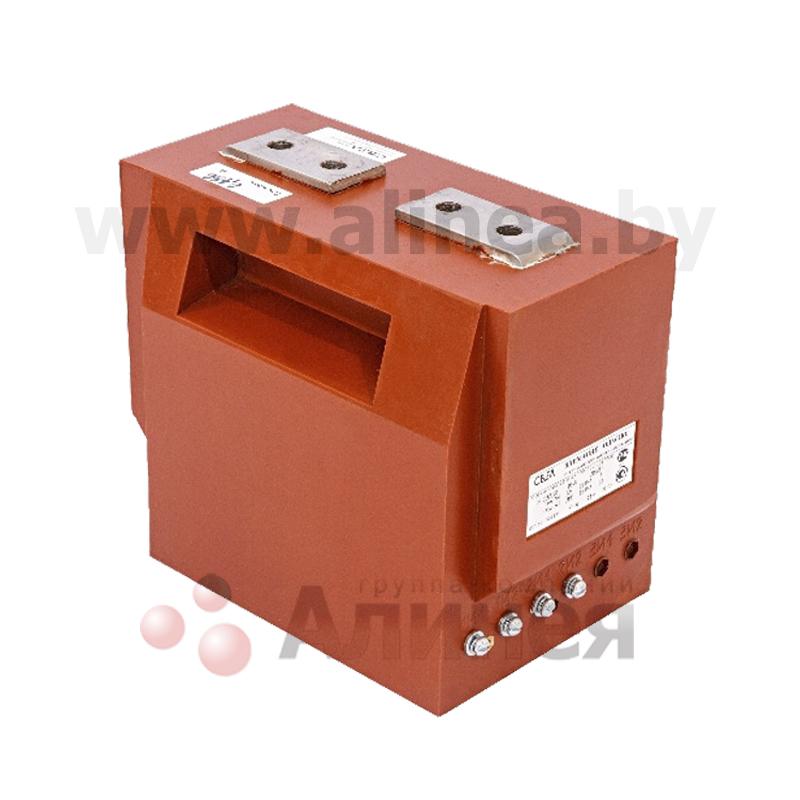

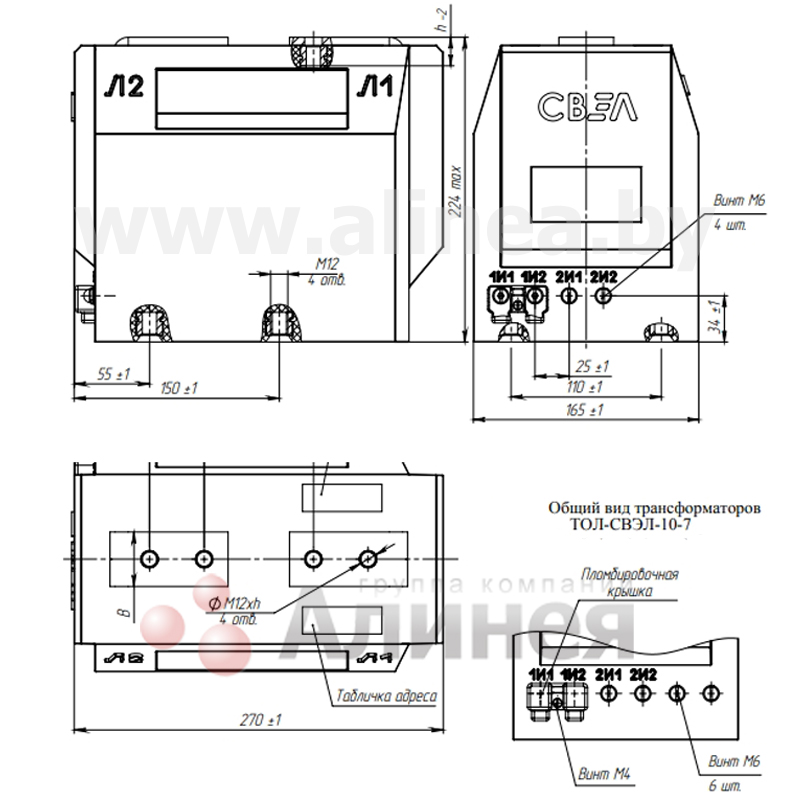

Измерительные опорные трансформаторы тока ТОЛ-СВЭЛ-10.

* В связи с большой номенклатурой измерительных трансформаторов, габаритные размеры на все исполнения и полный обзор габаритных чертежей, схем и характеристик представлен на сайте производителя.

Технические характеристики ИТТ ТОЛ-СВЭЛ-10:

Наименование праметра Значения
Номер конструктивного исполнения
1; 2 7; 8
Номинальное напряжение, кВ 10; 11*
Наибольшее рабочее напряжение, кВ 12
Номинальная частота переменного тока, Гц 50; 60*
Номинальный вторичный ток, А 1; 5
Номинальный первичный ток, А 5; 10; 15; 20; 30; 40; 50; 75; 80; 100;
150; 200; 300; 400; 600; 750; 800;
1000; 1200; 1500;2000; 2500; 3000
Количество вторичных обмоток 2 3

Класс точности:
вторичной обмотки для измерений
вторичной обмотки для защиты


0,2S; 0,2; 0,5S; 0,5; 1; 3
5Р; 10Р

Номинальная вторичная нагрузка, В•А:
вторичной обмотки для измерений
при cos φ = 1
при cos φ = 0,8
вторичной обмотки для защиты при cos φ = 0,8



1; 2; 2,5
3; 5; 10; 15; 20; 25; 30; 50
3; 5; 10; 15; 20; 25; 30; 50
Номинальная предельная кратность вторичной обмотки для защиты от 2 до 30
Номинальный коэффициент безопасности приборов обмотки для измерений от 2 до 30

* В связи с большой номенклатурой измерительных трансформаторов, габаритные размеры на все исполнения и полный обзор габаритных чертежей, схем и характеристик представлен на сайте производителя.

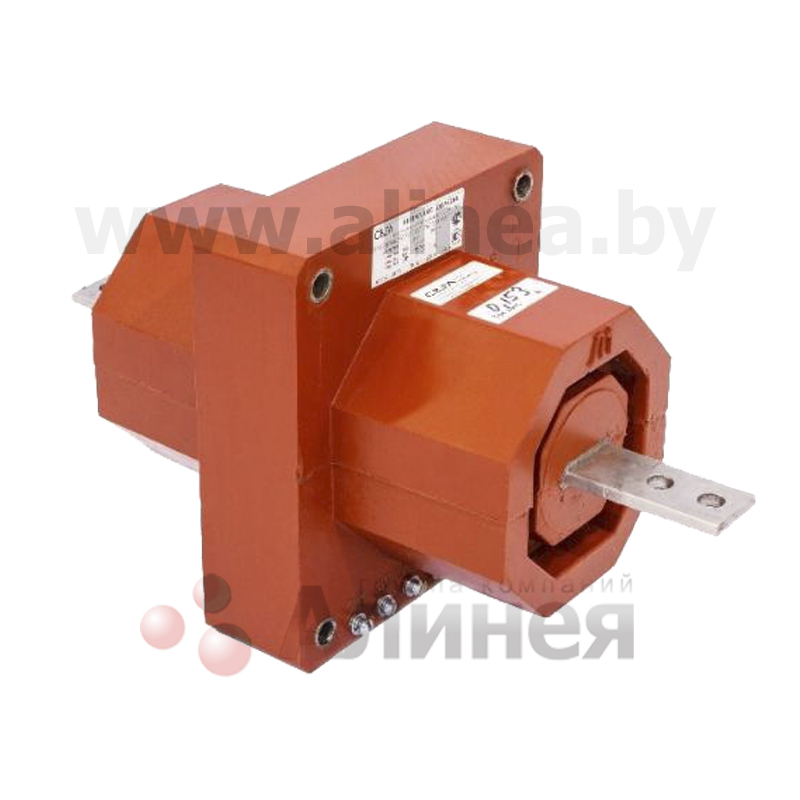

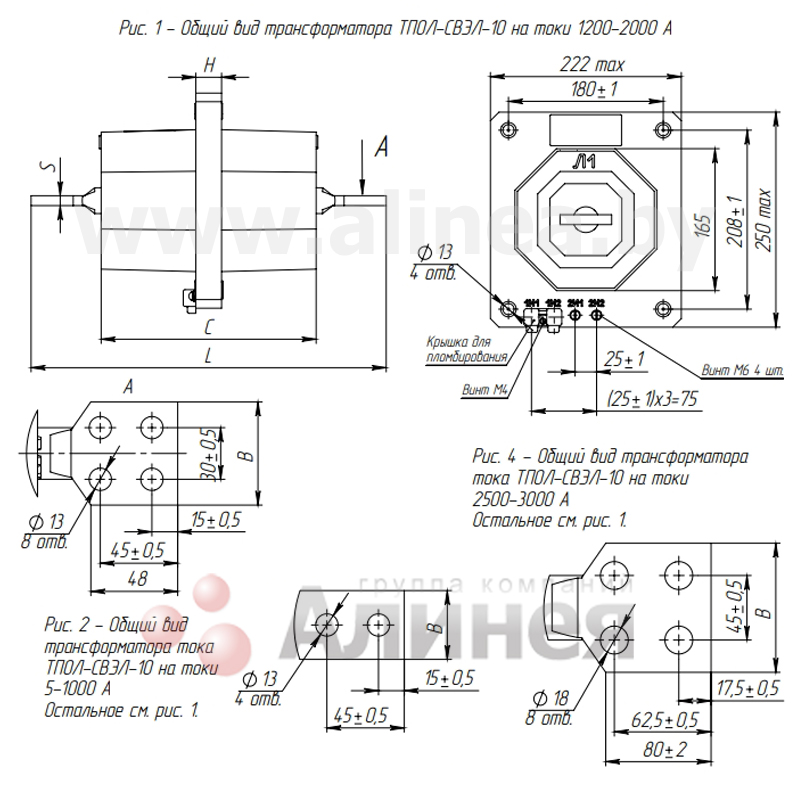

Измерительные опорно-проходные трансформаторы тока ТПОЛ-СВЭЛ-10

* В связи с большой номенклатурой измерительных трансформаторов, габаритные размеры на все исполнения и полный обзор габаритных чертежей, схем и характеристик представлен на сайте производителя.

Технические характеристики ИТТ ТПОЛ-СВЭЛ-10:

Наименование товара Значения
Номер конструктивного исполнения
2 3 4
Номинальное напряжение, кВ 10; 11*
Наибольшее рабочее напряжение, кВ 12
Номинальная частота переменного тока, Гц 50; 60*
Номинальный вторичный ток, А 1; 5
Номинальный первичный ток, А 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600; 750; 800; 1000; 1200; 1500; 2000; 2500; 3000
Количество вторичных обмоток 2 3 4

Класс точности:
вторичной обмотки для измерений
вторичной обмотки для защиты


0,2S; 0,2; 0,5S; 0,5; 1; 3
5Р; 10Р

Номинальная вторичная нагрузка, В•А:
вторичной обмотки для измерений
при cos φ = 1
при cos φ = 0,8
вторичной обмотки для защиты
при cos φ = 0,8



1; 2; 2,5
3; 5; 10; 15; 20; 25; 30; 50

3; 5; 10; 15; 20; 25; 30; 50
Номинальная предельная кратность вторичной обмотки для защиты от 2 до 30
Номинальный коэффициент безопасности приборов обмотки для измерений от 2 до 30

* В связи с большой номенклатурой измерительных трансформаторов, габаритные размеры на все исполнения и полный обзор габаритных чертежей, схем и характеристик представлен на сайте производителя.

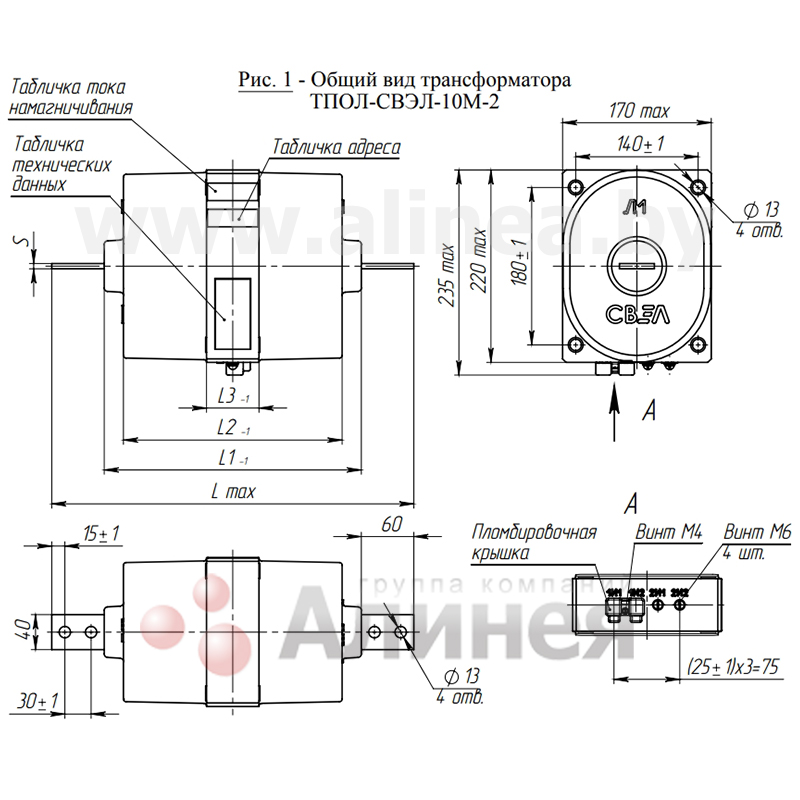

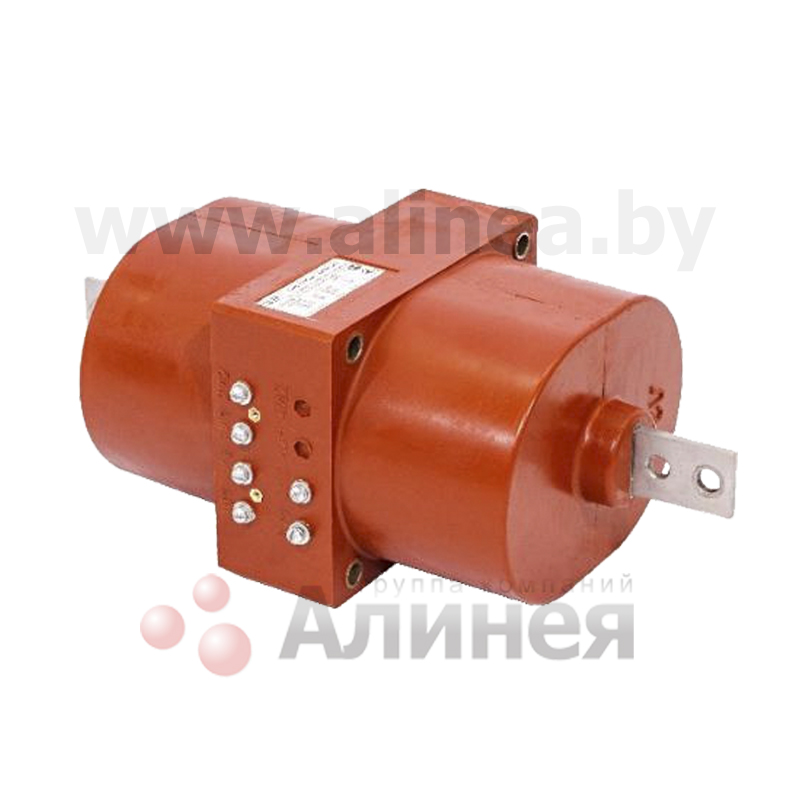

Измерительные опорно-проходные трансформаторы тока ТПОЛ-СВЭЛ-10М

Технические характеристики ИТТ ТПОЛ-СВЭЛ-10М:

Наименование товара Значения
Номер конструктивного исполнения
2 3 4
Номинальное напряжение, кВ 10; 11*
Наибольшее рабочее напряжение, кВ 12
Номинальная частота переменного тока, Гц 50; 60*
Номинальный вторичный ток, А 1; 5
Номинальный первичный ток, А 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600; 750; 800; 1000; 1200; 1500; 2000; 2500; 3000
Количество вторичных обмоток 2 3 4

Класс точности:
вторичной обмотки для измерений
вторичной обмотки для защиты


0,2S; 0,2; 0,5S; 0,5; 1; 3
5Р; 10Р

Номинальная вторичная нагрузка, В•А:
вторичной обмотки для измерений
при cos φ = 1
при cos φ = 0,8
вторичной обмотки для защиты
при cos φ = 0,8



1; 2; 2,5
3; 5; 10; 15; 20; 25; 30; 50

3; 5; 10; 15; 20; 25; 30; 50
Номинальная предельная кратность вторичной обмотки для защиты от 2 до 30
Номинальный коэффициент безопасности приборов обмотки для измерений от 2 до 30

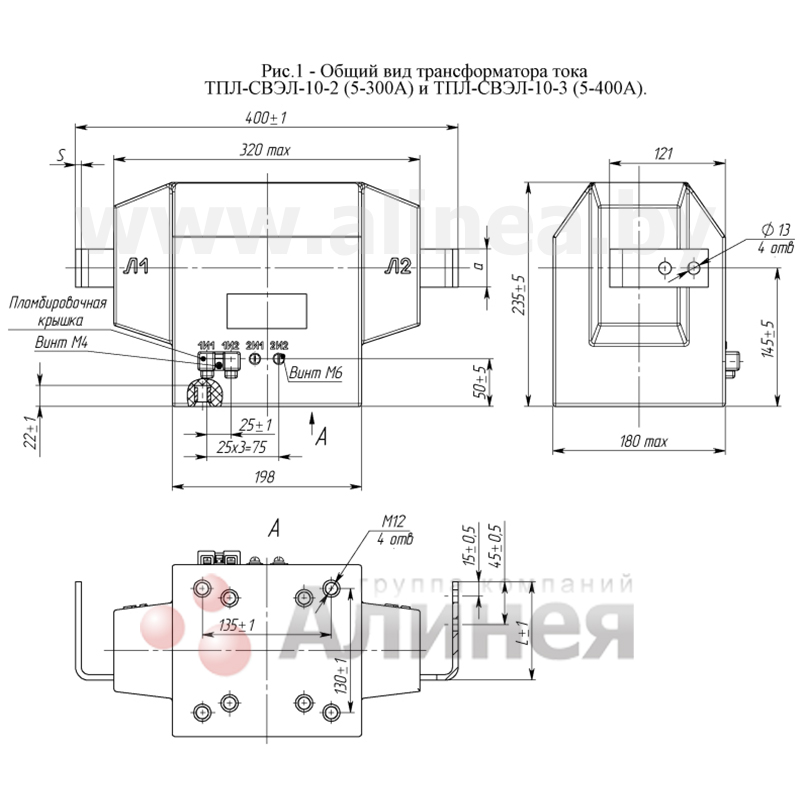

Измерительные проходные трансформаторы тока ТПЛ-СВЭЛ-10

* В связи с большой номенклатурой измерительных трансформаторов, габаритные размеры на все исполнения и полный обзор габаритных чертежей, схем и характеристик представлен на сайте производителя.

Технические характеристики ИТТ ТПЛ-СВЭЛ-10:

Наименование параметра Значения
Номер конструктивного исполнения
2 3 4
Номинальное напряжение, кВ 10; 11*
Наибольшее рабочее напряжение, кВ 12
Номинальная частота переменного тока, Гц 50; 60*
Номинальный вторичный ток, А 1; 5
Номинальный первичный ток, А 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600; 750; 800; 1000; 1200; 1500; 2000; 2500; 3000
Количество втроричных обмоток 2 3 4

Класс точности:
вторичной обмотки для измерений
вторичной обмотки для защиты


0,2S; 0,2; 0,5S; 0,5; 1; 3
5Р; 10Р

Номинальная вторичная нагрузка, В•А:
вторичной обмотки для измерений
при cos φ = 1
при cos φ = 0,8
вторичной обмотки для защиты
при cos φ = 0,8



1; 2; 2,5
3; 5; 10; 15; 20; 25; 30; 50

3; 5; 10; 15; 20; 25; 30; 50
Номинальная предельная кратность вторичной обмотки для защиты от 2 до 30
Номинальный коэффициент безопасности приборов обмотки для измерений от 2 до 30

Схемы включения измерительных трансформаторов напряжения 3XЗНОЛ(П)-СВЭЛ и дополнительную информацию вы можете найти на сайте производителя АО «Группа «СВЭЛ»

Трансформаторы тока измерительные ТОЛ-CВЭЛ-10, ТПЛ-СВЭЛ-10, ТПОЛ-СВЭЛ-10. "СВЭЛ".

  • Производитель: Группа «СВЭЛ», АО
  • Модель: ИТТ ТОЛ-CВЭЛ-10, ТПЛ-СВЭЛ-10, ТПОЛ-СВЭЛ-10. "СВЭЛ"
  • Наличие: В наличии

  • 600.00 BYN с НДС
