НАЗНАЧЕНИЕ:

• Для наружной прокладки.
• Для систем распределенного сбора данных, использующих промышленный интерфейс RS-485
• Для передачи данных по протоколам ModBus RTU и CANbus.
• Напряжение: до 300 В переменного тока частотой до 20 МГц.

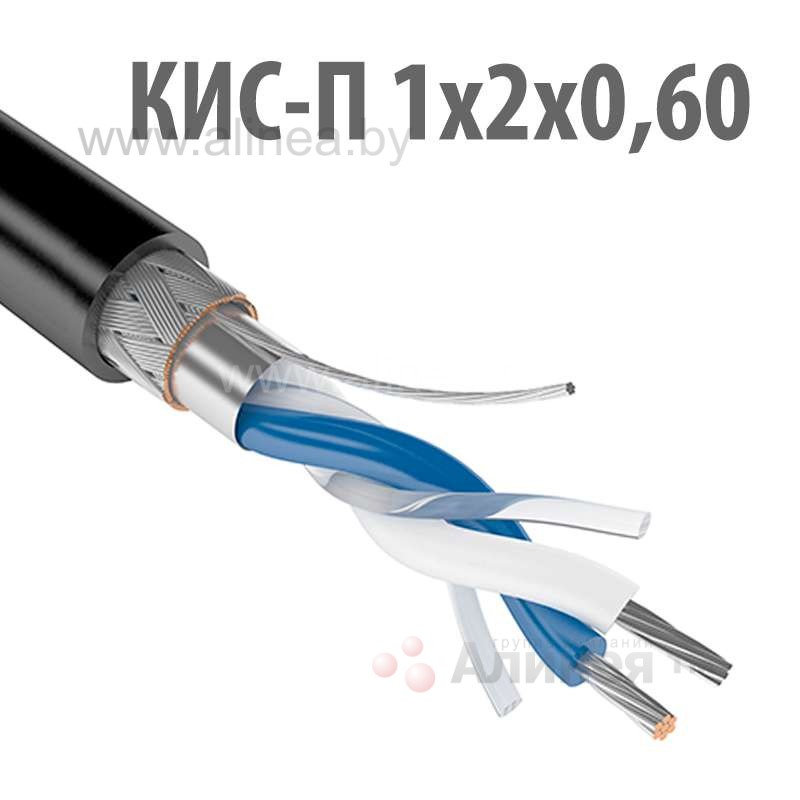

КОНСТРУКЦИЯ

• Токопроводящая жила - медная лужёная многопроволочная
• Изоляция:
  • сплошной полиэтилен для жилы 0,60 мм
  • пористый полиэтилен для жил 0,78, 0,90 и 1,20 мм
• Сердечник - парная или четверочная скрутка
• Экран - общий из оплётки медными лужёными проволоками поверх алюмополимерной ленты
• Оболочка - светостабилизированный полиэтилен

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ*

• Количество жил - 2
• Диаметр жилы, мм - 0.6
• Число и диаметр проволок - 7х0,20
• Калибр жилы - 24 AWG
• Сечение жилы, мм^{2 -} 0.22
• Диаметр по изоляции, мм - 1.82
• Плотность оплетки - 90%
• Диаметр кабеля, мм - 6,3х5,7
• Масса 1 км кабеля*, кг - 42.299
• Объем горючей массы, л/км - 18.9
• Объем 1 км кабеля*, м³ - 0.079
• Бухтовка, м - 200
• Тип упаковки - Бухта

СПРАВОЧНО

Для прокладки локальных сетей 100/1000 Мбит/с самым распространненным кабелем является UTP 4*2*0.5 (4х2х0.5) категории 5e (Cat. 5e — усовершенствованная категория 5, скорость передачи данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар).

Для автоматизированных сетей (АСКУЭ, телемеханика и т.п.) в проекты чаще всего закладывают кабель «витая пара» FTP 4*2*0.5 (4x2x0.5), 2*2*0.5 (2x2x0.5) или 1*2*0.5 (1х2х0.5)  категории 5e.

Стоит отметить, что для систем распределенного сбора данных, использующих промышленный интерфейс RS-485 по стандартам ИСО/МЭК 8482, ЕIA RS-485 (TIA/EIA-485-A) часто применяются специализированные кабели (например, КИС — кабель симметричный парной скрутки для промышленного интерфейса RS-485). Число пар в таких кабелях чаще всего: 1; 1,5; 2; 3; 4.
