Описание

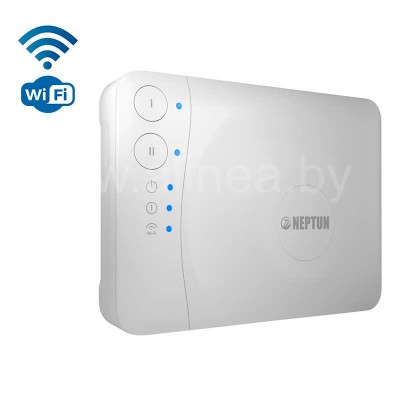

Умный модуль управления Neptun Smart / Smart+ является центральным контроллером в системах защиты от протечки воды, считывает сигналы от датчиков контроля и управляет кранами, установленных в системах водоснабжения. Один модуль Neptun Smart позволяет независимо контролировать два разных стояка водоснабжения.

Комплекты (системы) Neptun Smart / Smart+, в состав которых входят данные модули управления, предназначены для обнаружения и локализации протечек воды в системах водоснабжения и отопления. Система позволяет заблокировать подачу воды и проинформирует о возникшей аварии звуковым и световым сигналами, а также отсылкой PUSH-уведомления на смартфон пользователя. Управление, мониторинг и настройка осуществляется с помощью приложения SST Cloud.

Различия между модулями Neptun Smart и Smart+ (сравнение, функциональные возможности и комплектация модулей):

Параметр \ Тип модуля	Smart	Smart+
Управление со смартфона с помощью приложения SST Cloud	+	+
Защита шарового крана от закисания	+	+
Подключение до 4-х кранов с электроприводом	+	+
Модуль подключения счетчиков ГВС/ХВС	-	+
Модуль подключения радиодатчиков	-	+

Модуль Smart может быть расширен до комплектации модуля Smart+ путем установки дополнительных модулей расширения.
Модули управления Smart/Smart+ также могут быть функционально расширены путем установки дополнительных модулей Ethernet, RS-485.

Принцип работы

При попадании воды на любой из датчиков контроля протечки, установленных на полу и подключенных к модулю управления, шаровые краны заблокируют подачу воды на вводе воды в помещение. Контроль протечки воды осуществляется автоматически и не требует участия пользователя.

Выполняемые функции

Контроль протечки воды.
Автоматическая блокировка водоснабжения при срабатывании любого из датчиков.
Звуковая и световая сигнализация в случае аварии.
Запоминание состояния аварии до устранения ее последствий.
Защита шарового крана от закисания (автоматический проворот крана два раза в месяц).
Отправка push-уведомлений о состоянии системы на смартфон.
Удаленное управление кранами с электроприводом при помощи смартфона.

Дополнительно в модуль можно установить следующие платы расширения:

RS-485 - cлужит для интеграции в автоматизированные системы управления с поддержкой протокола MODBUS RTU. Поддерживаются скорости передачи от 1200 бит/с до 921600 бит/с без контроля четности, 8 бит данных, 1 стоп-бит. Изначально выставлена скорость передачи 9600 бит/с.
Ethernet - cлужит для сетевого подключения модуля управления к маршрутизаторам в случае невозможности организации беспроводного подключения к сети Wi-Fi. Данный модуль можно установить только в Слот № 1. При использовании модуля расширения Ethernet подключение по Wi-Fi становится невозможным. Настройки сети осуществляются автоматически посредством протокола DHCP. Ручные настройки соединения не доступны.
Счетчики воды - предназначен для считывания показаний с приборов учета расхода воды. Показания хранятся в энергонезависимой памяти модуля расширения. К одному модулю расширения можно подключить до 2 счетчиков.
Радиодатчики - предназначен для организации соединения с беспроводными датчиками контроля протечки воды Neptun Smart 868. Посредством радиомодуля можно подключить до 50 беспроводных датчиков протечки воды.
Модуль расширения - поддерживает работу со счетчиками с выходом по стандарту NAMUR (настраивается через приложение). Настройка модуля расширения производится с помощью приложения SST Cloud. Обновление показаний со счетчиков происходит каждые 10 минут.

Технические характеристики:

Степень пылевлагозащиты: IP54
Напряжение питания: адаптер питания 12 В
Время срабатывания: не более 2 с
Вес: 0,33 кг
Максимальное количество кранов: 6 шт
Максимальный ток нагрузки: 5 А
Потребляемая мощность: 1,2 Вт
Время непрерывной работы: не ограничено
Кол-во подключаемых проводных датчиков контроля протечек воды: 20 шт. на каждую линию
Макс. кол-во подключаемых шаровых кранов с электроприводом: 4
Монтаж: накладной
Количество подключаемых радиодатчиков контроля протечки воды: 50 шт. при установленном радиомодуле
Размеры: 190х140х35 мм

Скачать приложение для iPhone, iPad, iPod

Скачать приложение для устройств на платформе Android

В cостав комплектов Neptun Smart и Neptun Smart+ обязательно входит модуль управления, несколько датчиков контроля протечки и шаровые краны с электроприводом:

Neptun Smart	Neptun Smart+
Модуль управления Neptun Smart	Модуль управления Neptun Smart+
2 шаровых крана с электроприводом Neptun Bugatti Pro 12В	2 шаровых крана с электроприводом Neptun Profi 12В
3 датчика контроля протечки воды SW005	1 датчик контроля протечки воды SW005
-	2 радиодатчика Neptun Smart 868
-	Модуль подключения счетчиков ГВС/ХВС
-	Модуль расширения подключение радиодатчиков
Блок питания 12В	Блок питания 12В
