Блок грозозащиты БГЗ-1 (в дальнейшем БГЗ) предназначен для защиты одного или нескольких устройств с последовательным интерфейсом RS485 от статических разрядов и других воздействий электромагнитного поля в системах коммерческого или технического учета энергоресурсов. В качестве подключаемых устройств могут применяться УСПД (СЭМ-2.01 и др.), счетчики электрической энергии, имеющие интерфейс RS485, а так же различные преобразователи интерфейсов.

Технические характеристики:

Максимальный ток поглощения энергии в момент разряда	10 кА
Максимальное рабочее напряжение линии связи	6 В
Входной импеданс	10 Ом
Габаритные размеры	91 х 37 х 62 мм
Исполнение	IP44
Условия эксплуатации	от -40 до +80° С
Материал корпуса	Пластик

Описание и принцип работы

БГЗ представляет собой функционально-законченное устройство. Его необходимо устанавливать в случаях, когда линия связи RS485 прокладывается между зданиями и сооружениями по открытой местности. Интерфейсы устройства и сами устройства, подключенные к такой линии, подвержены опасности выхода из строя из-за наведения в линии высокого напряжения в условиях грозы и других электромагнитных воздействий.
БГЗ устанавливают на обоих концах магистрали RS485. Он имеет три ступени защиты от перенапряжения в линии:
— газонаполненный разрядник;
— варисторы;
— высокоскоростные TVS-стабилитроны.

Ступени защиты срабатывают поочередно, уменьшая напряжение на выходе БГЗ до безопасного значения.
ВНИМАНИЕ: для нормальной работы БГЗ требуется надежное заземление.

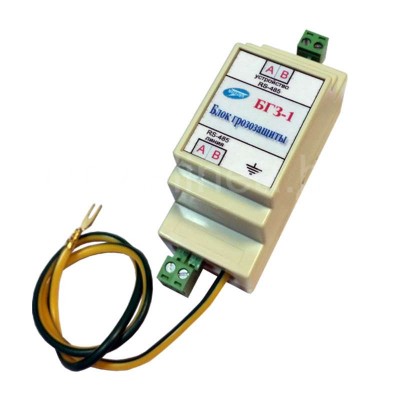

Конструктивное исполнение

БГЗ выполнен в пластмассовом корпусе под установку на DIN-рейку. На входе и выходе установлены разъемные клеммники. Монтаж выполняется в разрыв линии RS485. БГЗ устанавливаются внутри зданий или сооружений, желательно в непосредственной близости от защищаемых объектов.
