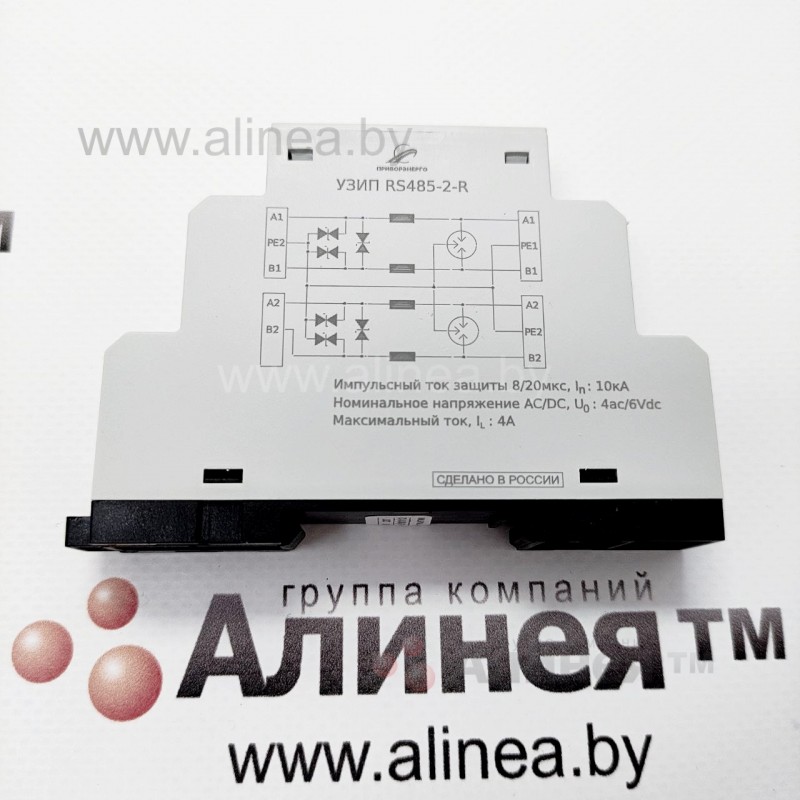

Устройства защиты от импульсных перенапряжений (УЗИП) RS485 исполнения 2 изготавливают с использованием многокаскадных схем защиты. Применяются устройства для защиты цепей связи, работающими с протоколом RS-485. В качестве грубой защиты в схемах используется газонаполненный разрядник, а в качестве элемента тонкой защиты — диод-суппрессор (TVS), а также в некоторых исполнениях модули блокировки переходных процессов (TBU) от компании Bourns (США).

Такое решение позволяет добиться высокой отводящей способности, достаточно низкого порога срабатывания защиты (напряжение срабатывания УЗИП) и высокой скорости срабатывания.

Данные УЗИП подключаются последовательно в цепи интерфейса RS-485. Предусмотрена возможность подключения устройство защиты rs 485 2 исп как экранированной, так и не экранированной линии интерфейса RS485.

Учитывая относительно невысокие значения разрядных токов (если сравнивать с цепями электропитания), эти каскады защиты вместе с элементами развязки можно разместить в едином компактном корпусе, устанавливаемом на DIN-рейку, шириной 18 или 36 мм.

Данные УЗИП подключаются последовательно в цепи интерфейса RS-485. При этом в защитной схеме учтены не только допустимые уровни импульсных воздействий на защищаемое оборудование, но и внутренние особенности защищаемых цепей и интерфейса RS-485, такие как номинальный ток —  0,5 А, номинальное напряжение — 6 В и скорость передачи — до 10 Мбит/с. TVS-диоды обеспечивают рассеивание до 3000 Вт импульсной мощности. Предусмотрена возможность подключения как экранированной, так и не экранированной линии интерфейса RS485. Устройство выпускается в исполнениях с возможностью подключения до 4 жил интерфейсной линии.

Описание и принцип работы

УЗИП представляет собой функционально-законченное устройство. Его необходимо устанавливать в случаях, когда линия связи RS232 прокладывается между зданиями и сооружениями по открытой местности. Интерфейсы устройства и сами устройства, подключенные к такой линии, подвержены опасности выхода из строя из-за наведения в линии высокого напряжения в условиях грозы и других электромагнитных воздействий.
УЗИП устанавливают на обоих концах магистрали RS232.

Конструктивное исполнение

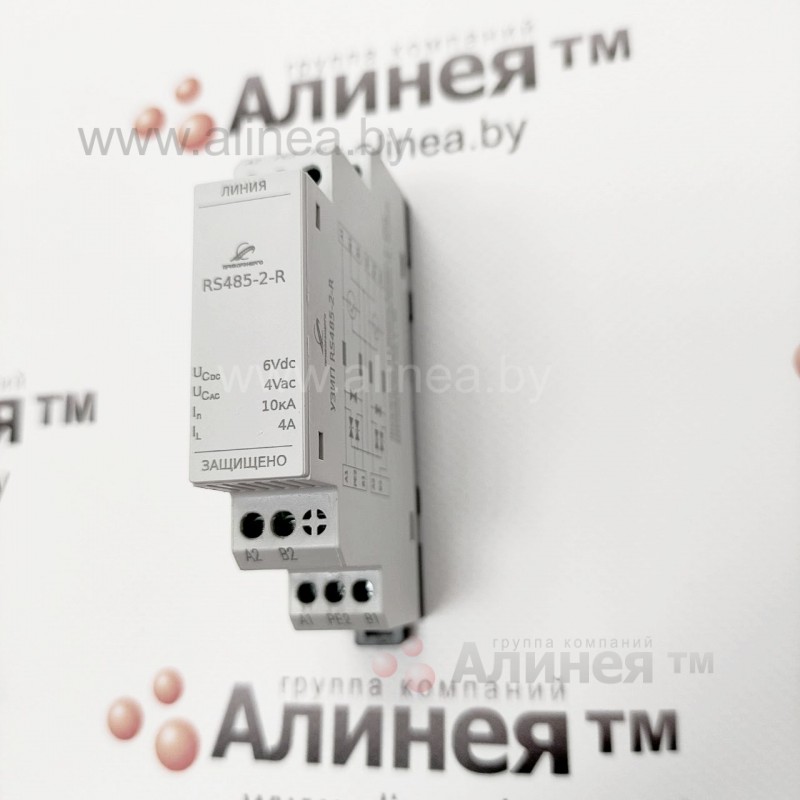

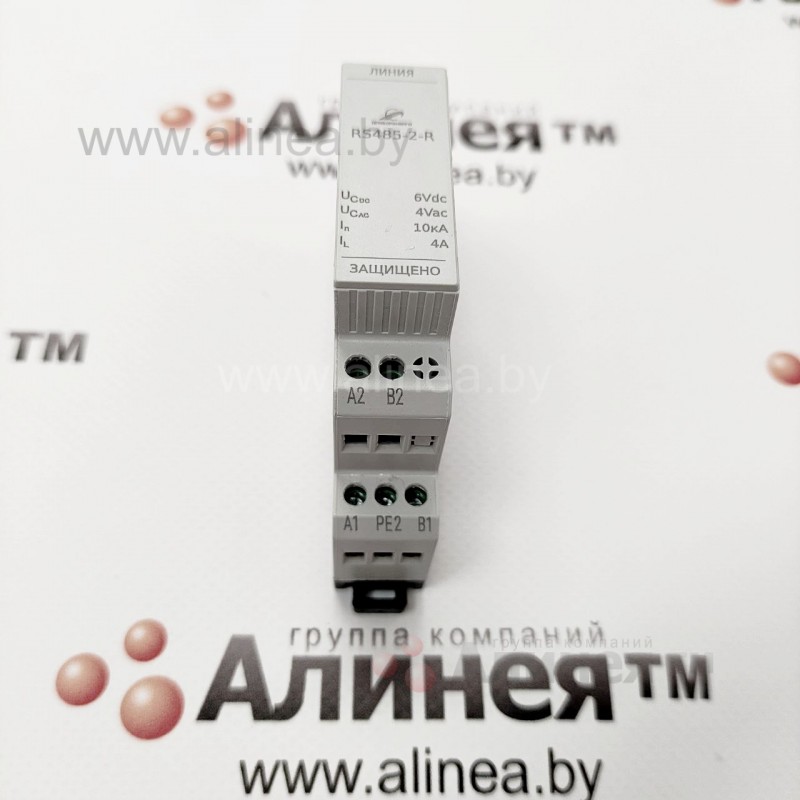

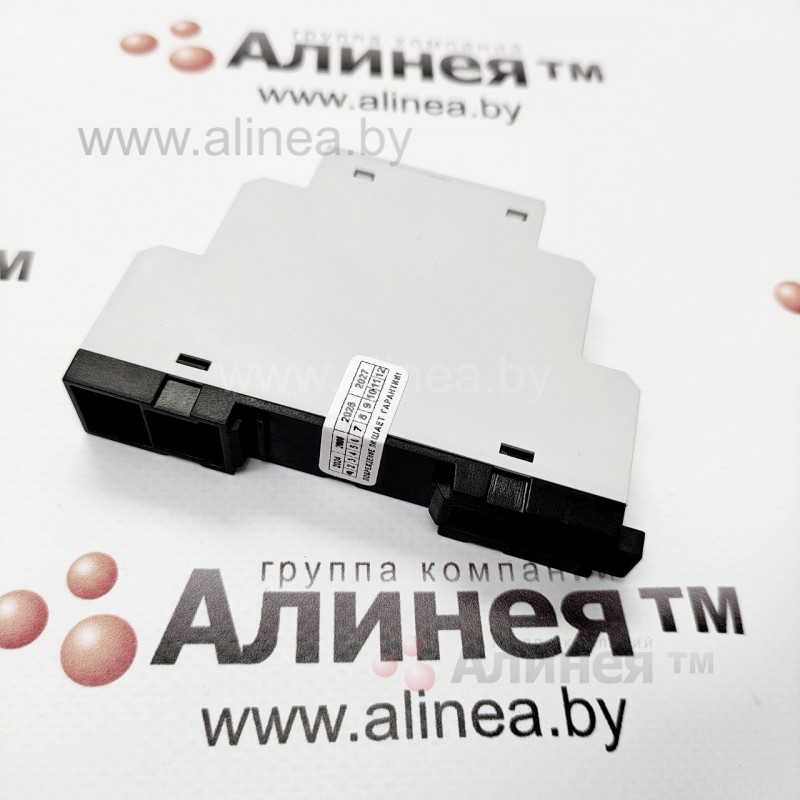

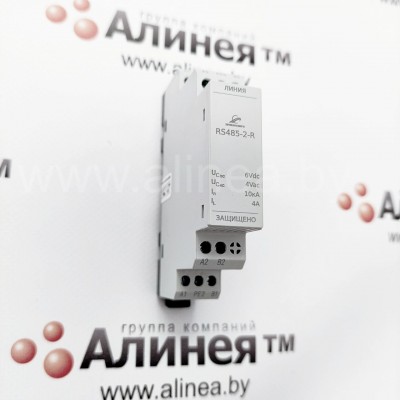

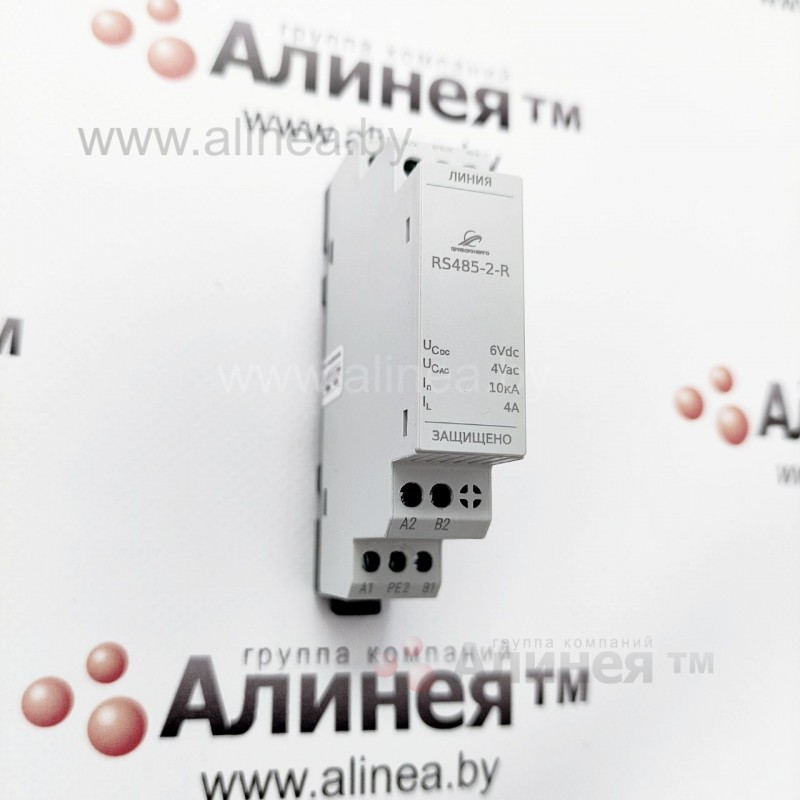

УЗИП выполнен в пластмассовом корпусе под установку на DIN-рейку. На входе и выходе установлены разъемные клеммники. Монтаж выполняется в разрыв линии RS485. УЗИП устанавливаются внутри зданий или сооружений, желательно в непосредственной близости от защищаемых объектов.
