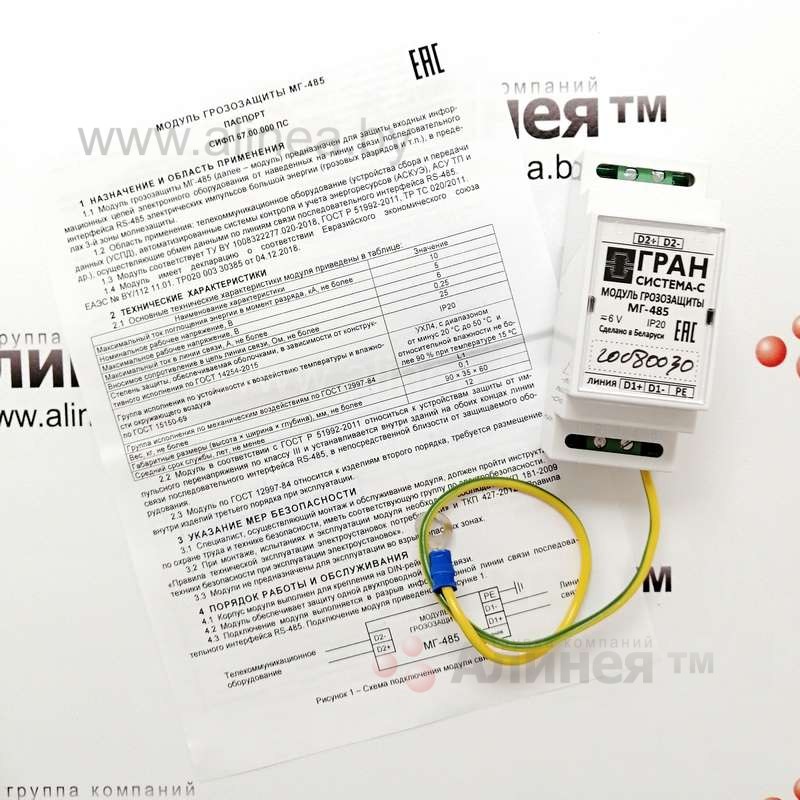

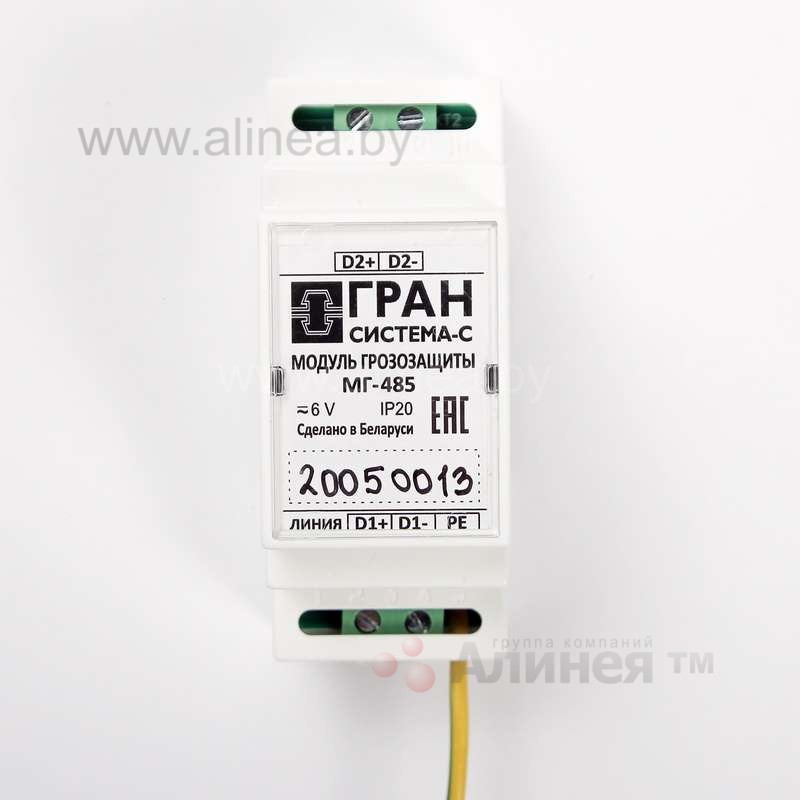

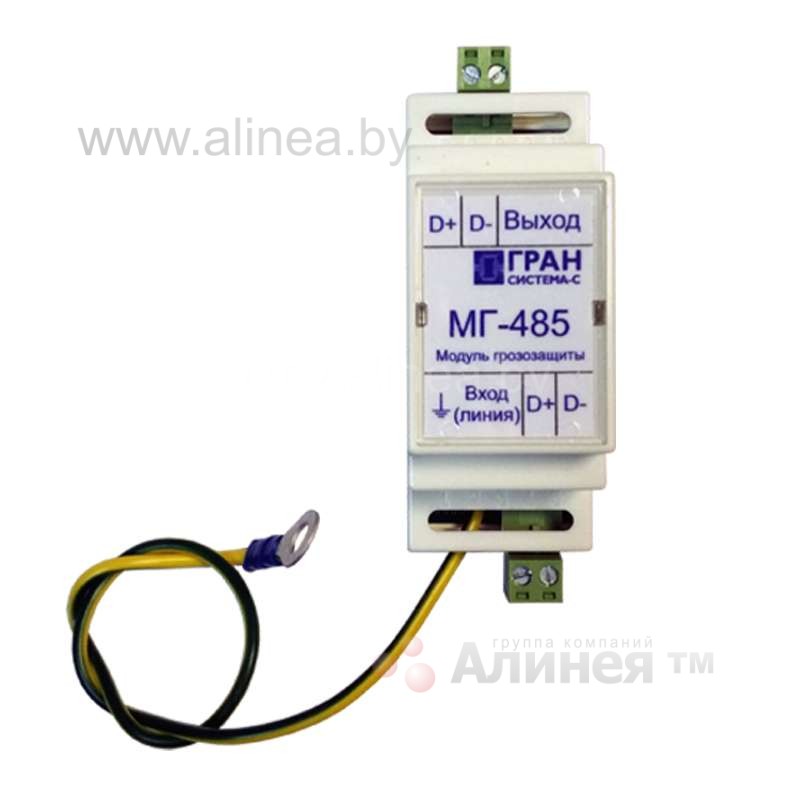

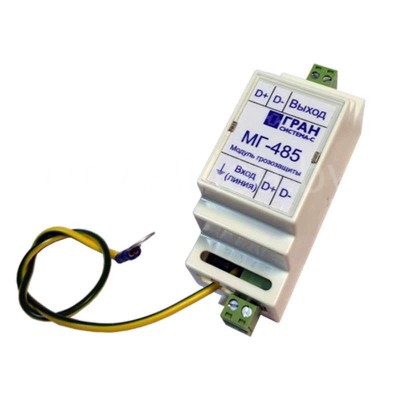

Модуль грозозащиты МГ-485 предназначен для защиты одного или нескольких устройств с последовательным интерфейсом RS485 от статических разрядов и других воздействий электромагнитного поля в системах коммерческого или технического учета энергоресурсов. В качестве подключаемых устройств могут применяться УСПД, счетчики электрической энергии, имеющие интерфейс RS485, а так же различные преобразователи интерфейсов.

Технические характеристики:

Максимальный ток поглощения энергии в момент разряда	10 кА
Максимальное рабочее напряжение линии связи	6 В
Входной импеданс	10 Ом
Габаритные размеры	110 х 35 х 60 мм
Исполнение	IP44
Условия эксплуатации	от -40 до +55° С
Материал корпуса	Пластик

Описание и принцип работы

МГ-485 представляет собой функционально-законченное устройство. Его необходимо устанавливать в случаях, когда линия связи RS485 прокладывается между зданиями и сооружениями по открытой местности. Интерфейсы устройства и сами устройства, подключенные к такой линии, подвержены опасности выхода из строя из-за наведения в линии высокого напряжения в условиях грозы и других электромагнитных воздействий.

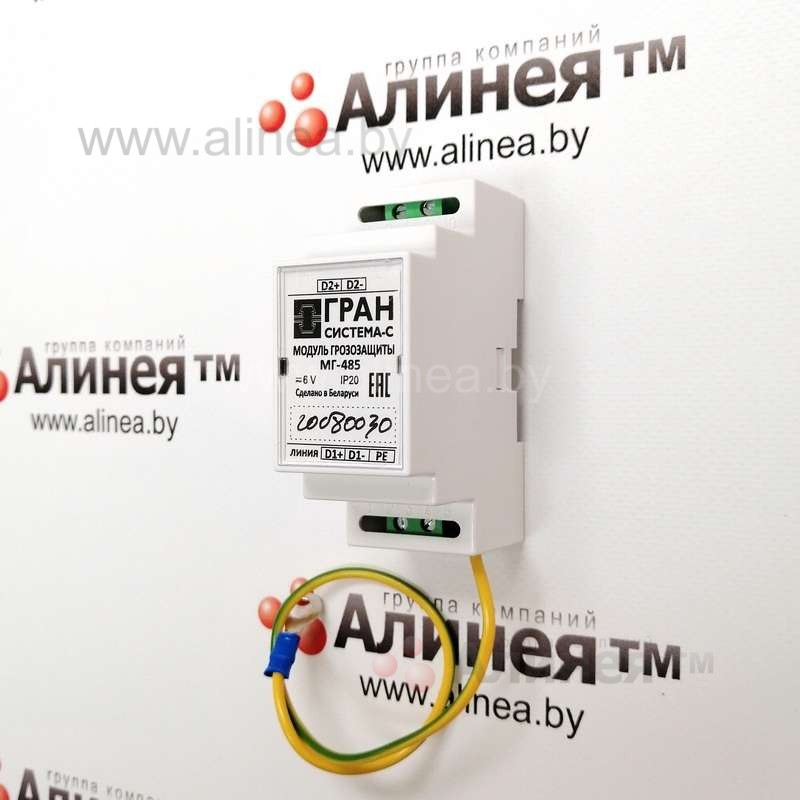

МГ-485 устанавливают на обоих концах магистрали RS485. Ступени защиты срабатывают поочередно, уменьшая напряжение на выходе  МГ-485 до безопасного значения. Выполнен в пластмассовом корпусе под установку на DIN-рейку. На входе и выходе установлены разъемные клеммники. Монтаж выполняется в разрыв линии RS485, устанавливается внутри зданий или сооружений, желательно в непосредственной близости от защищаемых объектов.
