Описание

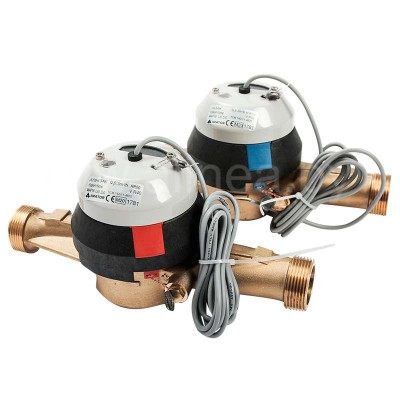

Счетчики крыльчатые JS-NK предназначены для измерения объема воды протекающей по трубопроводу при давлении не более 1,6 МПа и температуре от 0,1 °С до 30 °С (счетчики холодной воды) или от 0,1 °С до 130 °С (счетчики горячей воды) в системах дистанционного съёма информации (АСКУЭ).

Данные счетчики аналогичны счетчикам воды «Струмень» СВ-25И, СВ-32И, СВ-40И, которые сняты с производства с 30.01.2020г.

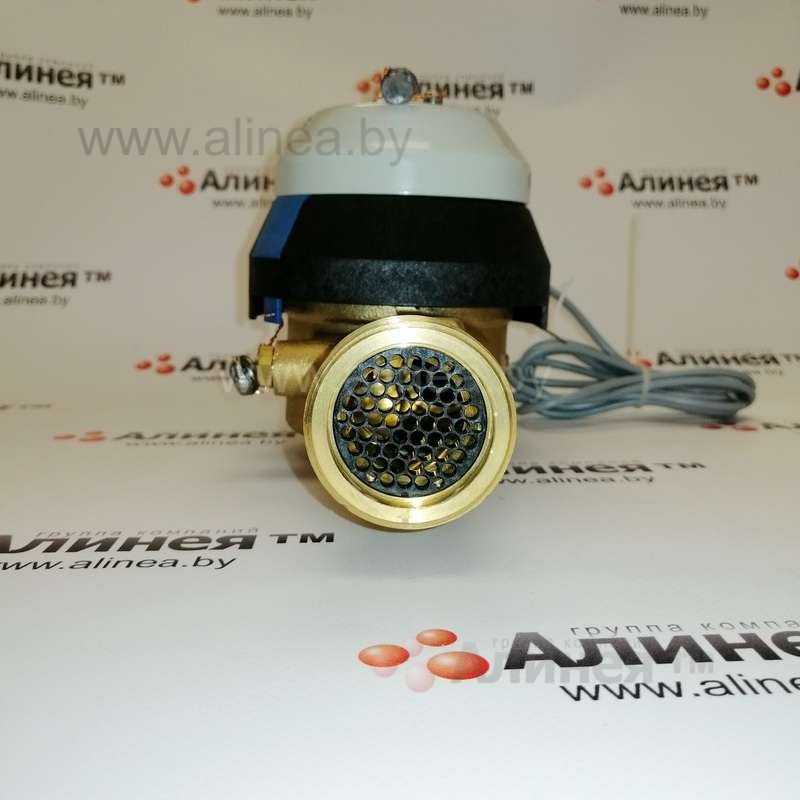

Счётчики воды JS-NK (DN25, DN32, DN40) оснащены герконовым импульсным выходом для дистанционного съёма информации.

Маркировка счетчиков (модели счетчиков JS-NK "PoWoGaz") в зависимости от установочного диаметра и вида воды (холодная, горячая):

JS 6,3-NK - счетчик холодной воды DN25
JS130 6,3-NK - счетчик горячей воды DN25

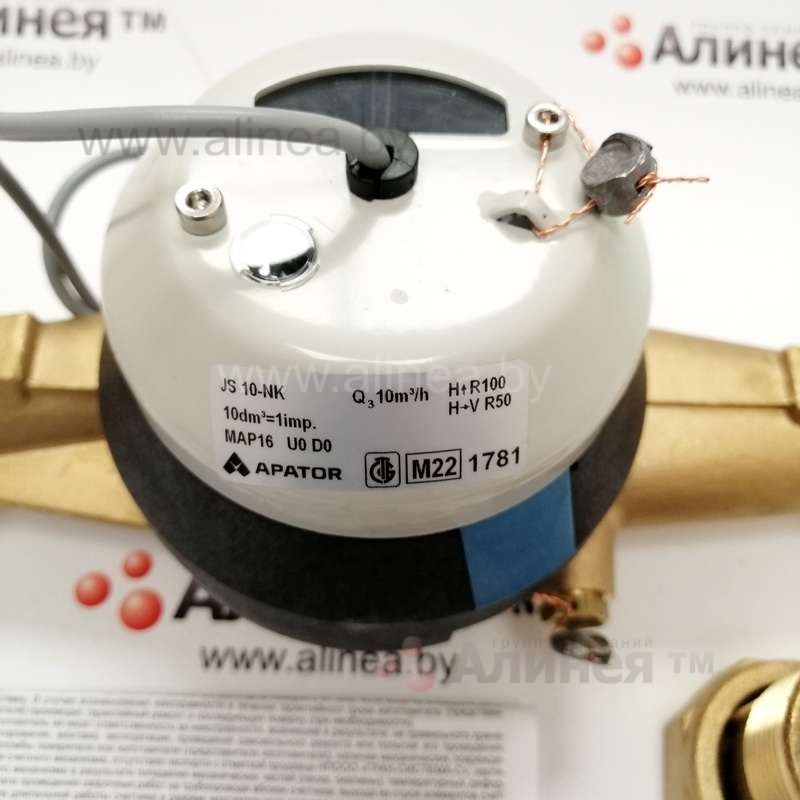

JS 10-NK - счетчик холодной воды DN32
JS130 10-NK - счетчик горячей воды DN32
JS 16-NK - счетчик холодной воды DN40
JS130 16-NK - счетчик горячей воды DN40

* В карточке товара цена указана на модель счетчика: "PoWoGaz JS 6.3-NK"

Область применения: объекты коммунально-бытовой сферы и, в том числе, для коммерческого учета воды в сетях холодного водоснабжения.

Счётчики воды крыльчатые типа JS внесены в Государственный реестр средств измерений за № РБ 03 07 0302 16 и имеют сертификат типа № 10472 от 28.06.2016.

Подкатегория ОКРБ 007-2012: 26.51.63.500.

Межповерочный интервал - 4 года.

Технические характеристики:

Наименование характеристики					Значения
Номинальный размер (диаметр условного про- хода) DN, мм					25	32	40
Максимальный расход Q₄, м³/ч					7,875	12,5	20
Постоянный расход Q₃, м³/ч					6,3	10	16
Переходный расход Q₂, м³/ч (Master C+)*	Т30, Т50		H/V	R160/R63	0,063/0,160	0,100/0,254	0,160/0,406
Минимальный расход Q₁, м³/ч (Master C+)*	Т30, Т50		H/V	R160/R63	0,040/0,100	0,063/0,160	0,100/0,254
Порог чувствительности, м³/ч					0,013	0,021	0,031
Переходный расход Q₂, м³/ч (Master+)	Т30,	H/V	R100/R50		0,101/0,202	0,16/0,32	0,256/0,512
	Т130	H/V	R80/R40		0,126/0,252	0,20/0,40	0,32/0,64
Минимальный расход Q₁, м³/ч (Master+)	Т30	H/V	R100/R50		0,063/0,126	0,10/0,20	0,16/0,32
	Т130	H/V	R80/R40		0,079/0,158	0,125/0,250	0,20/0,40
Порог чувствительности, м³/ч					0,021	0,033	0,053
Позиция установки в трубопроводе					горизонтальная (H), вертикальная (V)
Температурный класс по СТБ ISO 4064-1-2007					T30; Т30, T50; T130
Класс чувствительности к возмущению потока по СТБ ISO 4064-1-2007					до счетчика – класс U0 после счетчика – класс D0
Класс потери давления по СТБ ISO 4064-1-2007					∆p 63
Класс давления воды по СТБ ISO 4064-1-2007					MAP 16
Диапазон показаний, м³					99 999
Цена деления шкалы, дм³					0,05
Коэффициент преобразования импульсного контактного выхода типа NK, дм3/имп					10; 100; (0,5; 1; 2,5; 5; 25; 50; 250; 500; 1000)*
Установочная длина (без штуцеров), мм, не более					165*; 260	165*; 260	300
Номинальный размер соединений					G1¼	G1½	G1½
Масса, кг, не более					2,2	2,4	2,7
Степень защиты по ГОСТ 14254-2015					IP54
Условия эксплуатации					от 5 °С до 55 °С
Срок службы, лет, не менее					12
Примечания: Максимальный расход Q₄ – наибольший расход, при котором счетчик в течение короткого промежутка времени работает удовлетворительно в границах максимально допускаемой погрешности без ухудшения метрологических характеристик при его последующем использовании в нормированных рабочих условиях эксплуатации. Постоянный расход Q₃ – наибольший расход в нормированных рабочих условиях эксплуатации, при котором счетчик работает удовлетворительно в границах максимально допускаемой погрешности. Переходный расход Q₂ – расход, находящийся между постоянным расходом Q₃ и минимальным расходом Q₁, при котором диапазон расхода разделяется две области, «верхнюю область» и «нижнюю область», каждая из которых характеризуется своей максимально допускаемой погрешностью. Минимальный расход Q₁ – наименьший расход, при котором погрешность показаний счетчика не превышает максимально допускаемой погрешности; * – типоразмеры поставляются под заказ
