НАЗНАЧЕНИЕ

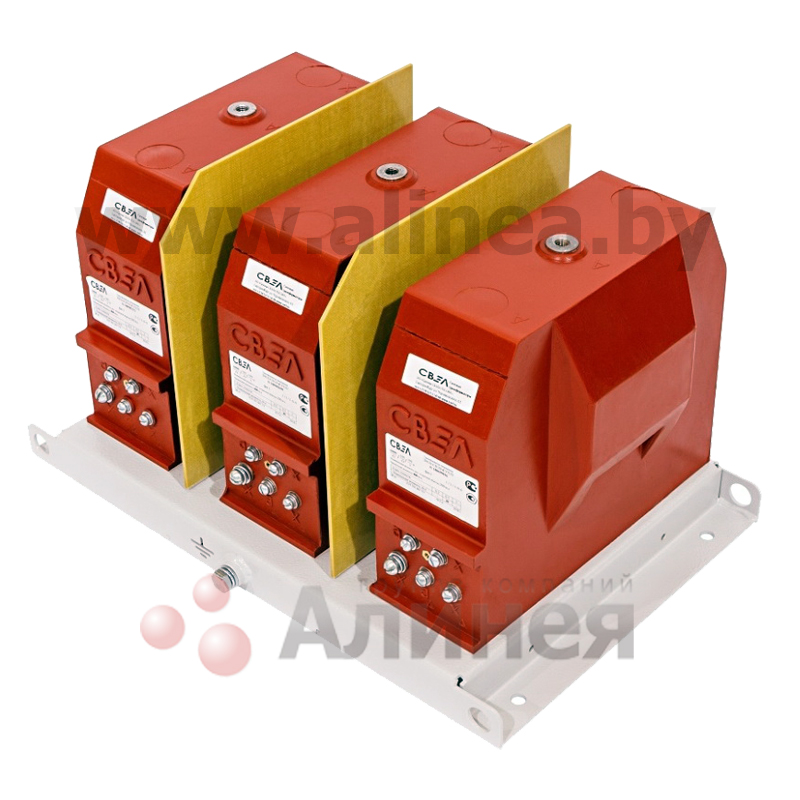

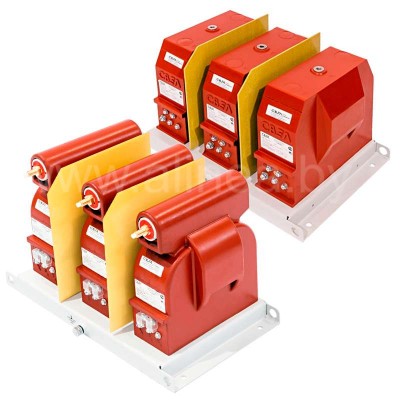

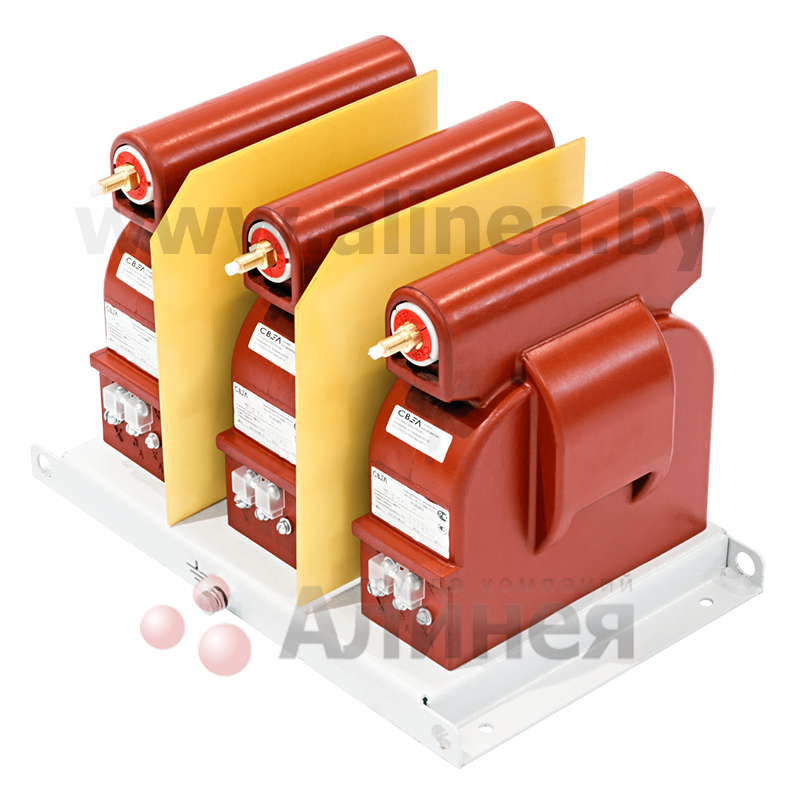

Трехфазная антирезонансная группа трансформаторов напряжения 3хЗНОЛ(П)-СВЭЛ-6(10) применяется в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 15 кВ и является комплектующим изделием. В трехфазной сети трансформаторы группы включаются на фазное напряжение.
Трансформаторы предназначены: для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления; для коммерческого учета электроэнергии; для изолирования цепей вторичных соединений от высокого напряжения.
Трансформаторы группы являются однофазными, индуктивными, трех- или четырехобмоточными (исполнение 3хЗНОЛ(П)-СВЭЛ-6(10)-4) электромагнитными устройствами с заземляемым выводом «X» первичной обмотки. По принципу конструкции — опорные, с литой изоляцией.
Основная (либо две основных — для исполнений 3хЗНОЛ(П)-СВЭЛ-6(10)-4) вторичная обмотка предназначена для измерения и учета электроэнергии, дополнительная вторичная обмотка — для защиты, питания цепей автоматики, управления, сигнализации, а также для контроля изоляции сети.

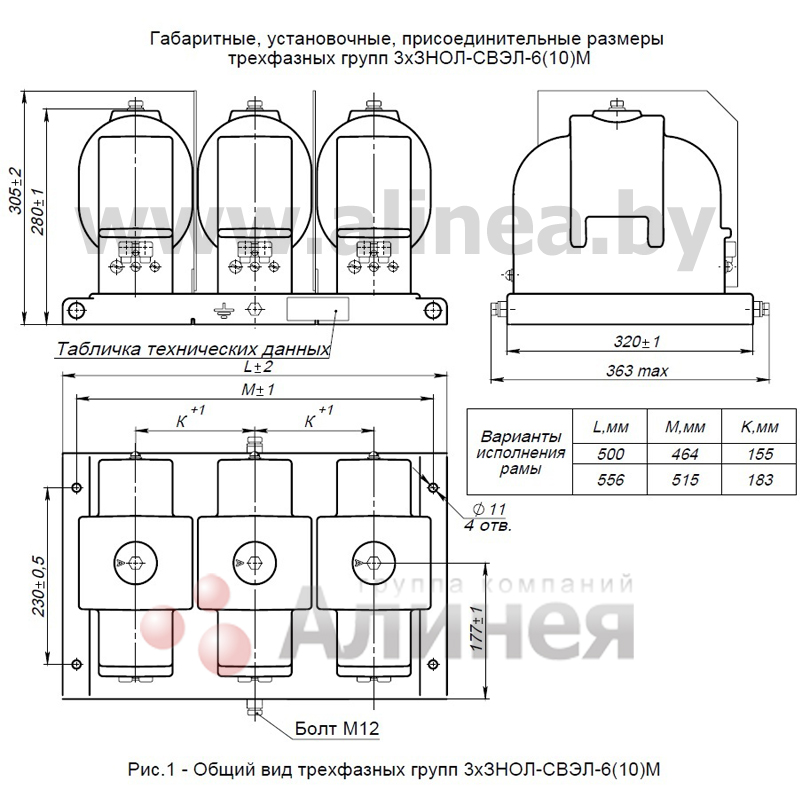

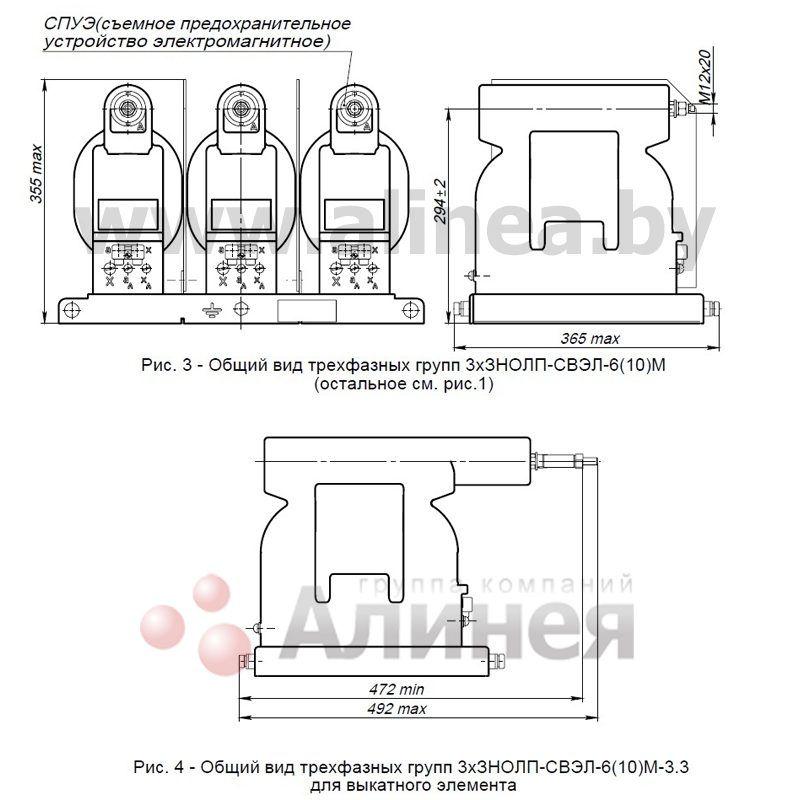

Внешний вид и габаритные размеры группы трансформаторов 3хЗНОЛ(П)-СВЭЛ-6(10):

Основные технические данные:

Основные технические параметры трехфазных групп трехобмоточных трансформаторов 3XЗНОЛ(П)-СВЭЛ-6(10)(М):

Наименование параметра	3xЗНОЛ(П)- СВЭЛ-6(10)(М)	3xЗНОЛ(П)- СВЭЛ-6(10)(М)
Класс напряжения, кВ	6	10
Наибольшее рабочее напряжение, кВ	7,2	12
Номинальное линейное напряжение на выводах первичной обмотки, В	6000, 6300, 6600, 6900	10000, 10500, 11000
Трехфазная мощность в классе точности *, В•А	3xЗНОЛ(П)- СВЭЛ-6(10)(М)	3xЗНОЛ(П)- СВЭЛ-6(10)(М)
0,2	30, 60, 90**	30, 60, 90**
0,5	75, 90, 150**	75, 90, 150**
1	150, 225, 300**	150, 225, 300**
Номинальное линейное напряжение на выводах основной вторичной обмотки, В•А	100	100
Номинальное линейное напряжение на выводах второй основной вторичной обмотки, В•А	100	100
Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100 В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный), В•А	400	400
Предельная мощность вне класса точности, В•А	1200	1200
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток	3xЗНОЛ(П)-СВЭЛ-6(10)(М)	3xЗНОЛ(П)-СВЭЛ-6(10)(М)
при симметричном режиме работы сети, В, не более	3	3
при замыкании одной из фаз на землю, В	от 90 до 110	от 90 до 110
Схема и группа соединения обмоток группы
Номинальная частота, Гц	50 или 60***	50 или 60***
Масса, кг, max	92 или 102****	92 или 102****

Основные технические параметры трехфазных групп четырехобмоточных трансформаторов 3XЗНОЛ(П)-СВЭЛ-6(10)(М)-4:

Наименование параметра	3xЗНОЛ(П)- СВЭЛ-6(10)(М)-4	3xЗНОЛ(П)- СВЭЛ-6(10)(М)-4
Класс напряжения, кВ	6	10
Класс напряжения, кВ	6	10
Наибольшее рабочее напряжение, кВ	7,2	12
Номинальное линейное напряжение на выводах первичной обмотки, В	6000, 6300, 6600, 6900	10000,10500, 11000
Номинальная трехфазная мощность первой вторичной обмотки в классе точности 0,2, В•А**	30,45, 60	30,45, 60
Номинальная трехфазная мощность второй вторичной обмотки в классе точности 0,5, В•А	30, 45, 60, 75, 90, 150	30, 45, 60, 75, 90, 150
Номинальное линейное напряжение на выводах первой основной вторичной обмотки, В•А	100	100
Номинальное линейное напряжение на выводах второй основной вторичной обмотки, В•А	100	100
Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100 В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный), В•А	400	400
Предельная мощность вне класса точности, В•А	1200	1200
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток
при симметричном режиме работы сети, В, не более	3	3
при замыкании одной из фаз на землю, В	от 90 до 110	от 90 до 110
Номинальная частота, Гц	50 или 60*	50 или 60*
Масса, кг, max	92 или 102	92 или 102

Схемы включения измерительных трансформаторов напряжения 3XЗНОЛ(П)-СВЭЛ и дополнительную информацию вы можете найти на сайте производителя АО «Группа «СВЭЛ»
