Описание

Цена носит справочный характер. Уточняйте стоимость по телефонам.

НАЗНАЧЕНИЕ

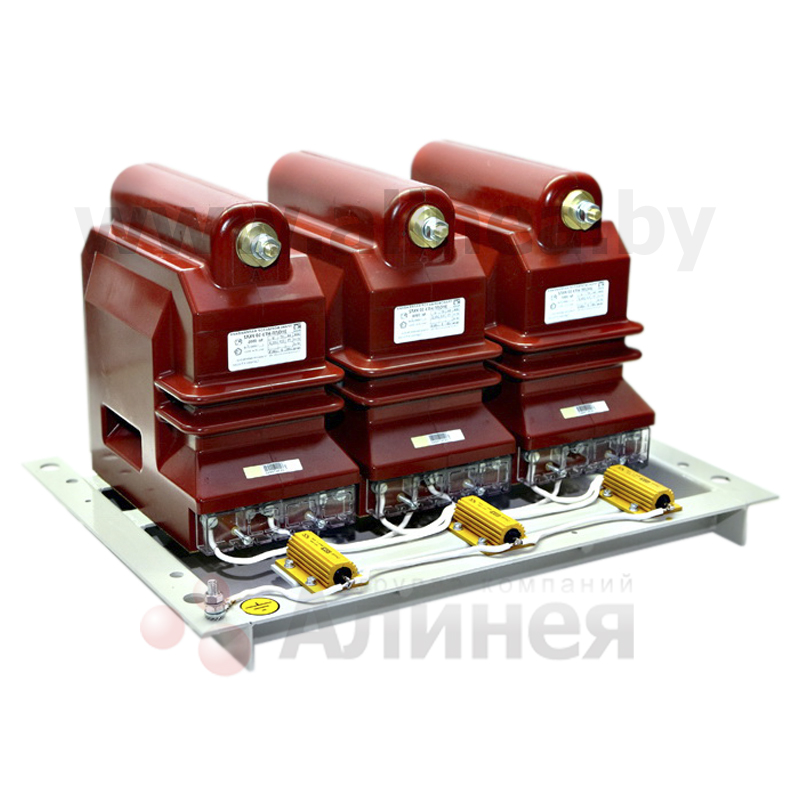

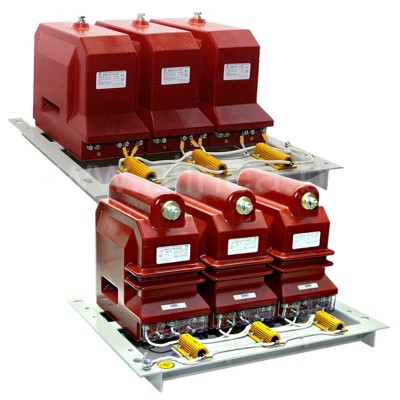

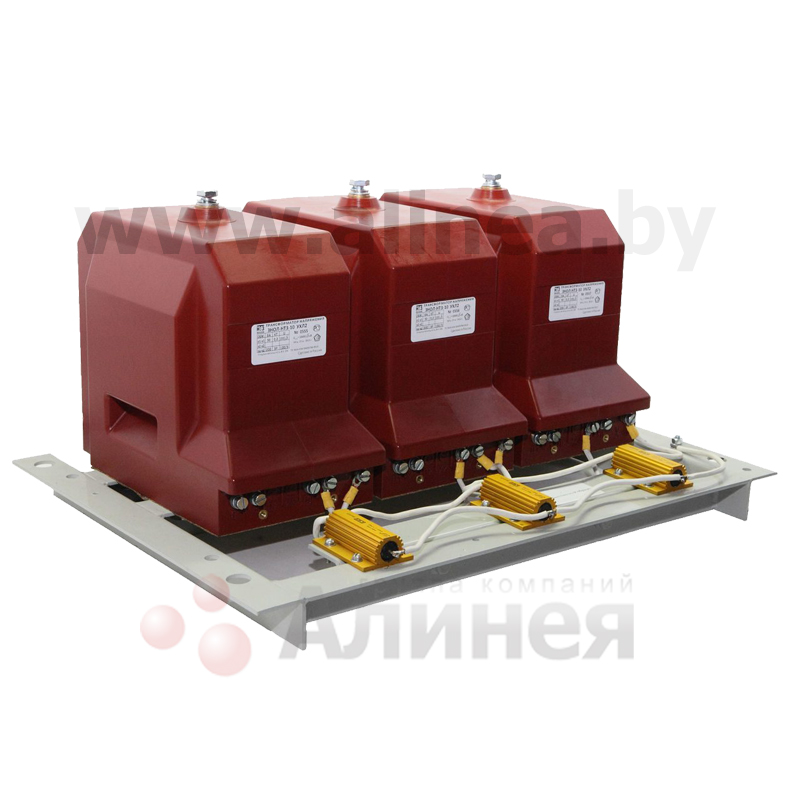

Трехфазная группа трансформаторов напряжения 3хЗНОЛ(П)-НТЗ-6, 3хЗНОЛ(П)-НТЗ-10 обеспечивает передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, и предназначена для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 6 кВ и до 10кВ.

Трехфазная группа изготавливается в климатическом исполнении «УХЛ» и «Т» категории размещения «2» по ГОСТ 15150

Трехфазные группы 3хЗНОЛП-НТЗ-6, 3хЗНОЛП-НТЗ-10 в составе трансформаторов имеют встроенное предохранительное устройство с номинальным током плавкой вставки 630 мА. (плавкая вставка SIBA №187000)

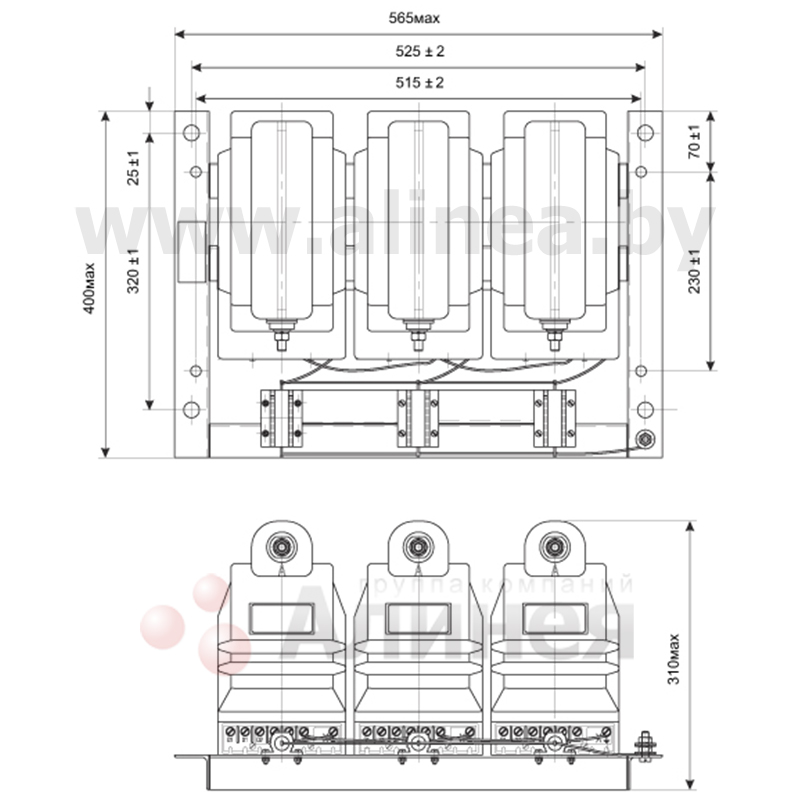

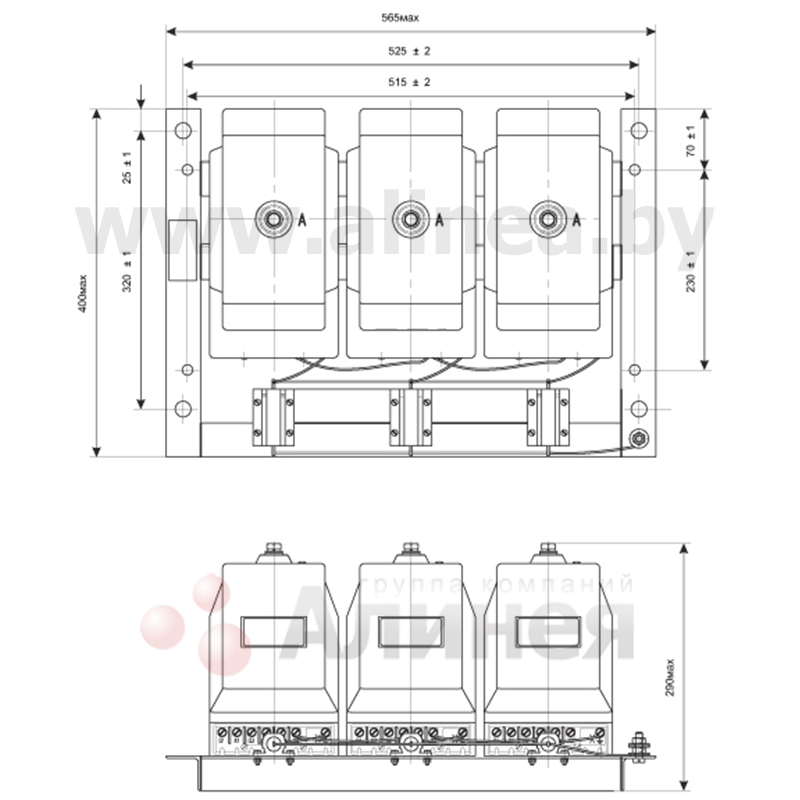

Внешний вид и габаритные размеры группы трансформаторов 3хЗНОЛ(П)-НТЗ:

Основные технические данные:

Основные технические параметры трехфазных групп трансформаторов 3хЗНОЛ(П)-НТЗ:

Наименование параметра	Значение параметра
	3хЗНОЛ(П)-НТЗ-6	3хЗНОЛ(П)-НТЗ-10
Класс напряжения, кВ	6	10
Наибольшее рабочее напряжение, кВ	7,2	12
Номинальное напряжение первичной обмотки, кВ	6, 6,3, 6,6, 6,9	10, 10,5, 11
Номинальное линейное напряжение на выводах основной вторичной обмотки, В	100
Номинальные классы точности основной вторичной обмотки	0,2; 0,5; 1,0; 3,0
Номинальная мощность основной вторичной обмотки, В∙А в классах точности:
0,2	30, 45, 75, 90
0,5	90, 150, 225
1,0	150, 225, 300, 450, 600
3,0	450, 600
Предельная мощность трансформатора вне класса точности, ВА	1200
Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный), ВА	400
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток:
При симметричном режиме работы сети, В, не более:	3В
При замыкании одной из фаз сети на землю, В	От 90 до 110
Номинальная частота*, Гц	50*
Группа соединения обмоток	УHR/УH/п – 0
Тип резисторов R1, R2, R3	HSC100 Tyco Electronics 2,7-3,3кОм( допуск. Замена на C5-35В, 100Вт, 3кОм ± 5%)	HSC100 Tyco Electronics 2,2-2,5кОм( допуск. Замена на C5-35В, 100Вт, 2,4кОм ± 5%)

* - возможно изготовление трансформаторов с частотой 60 Гц.

Схемы включения измерительных трансформаторов напряжения 3хЗНОЛ(П)-НТЗ и дополнительную информацию вы можете найти на сайте производителя «Невский трансформаторный завод «Волхов»
