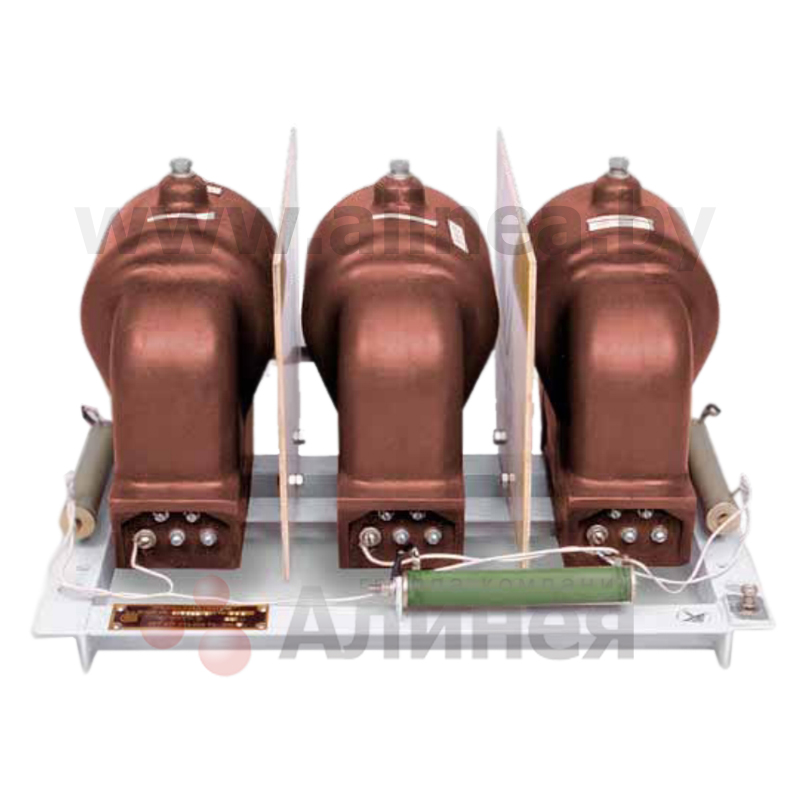

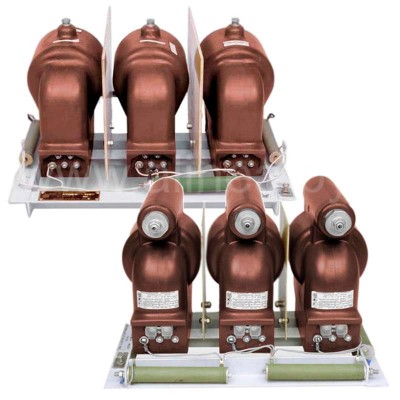

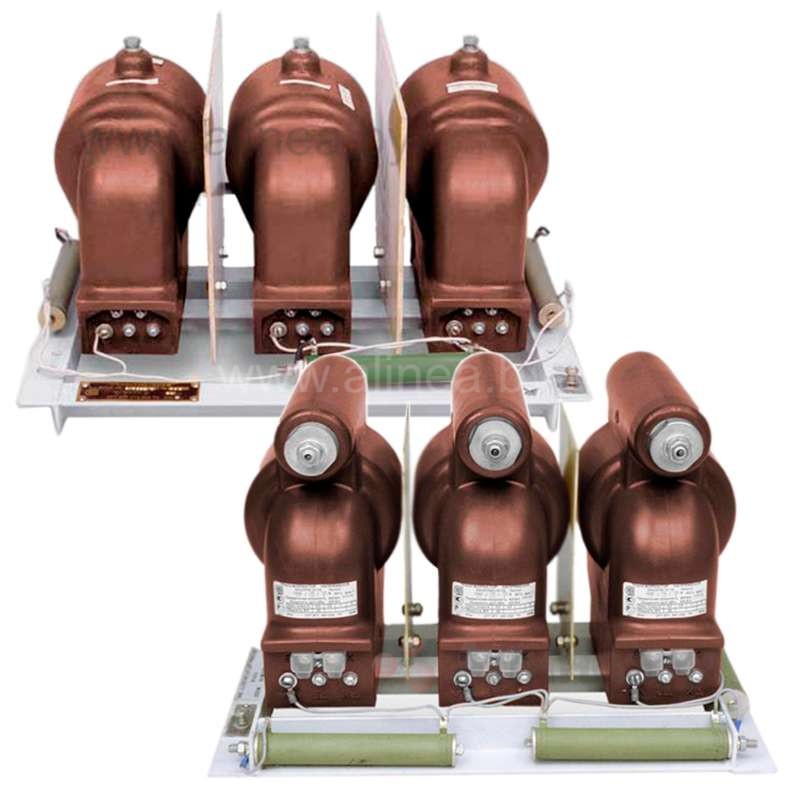

    Трансформаторы напряжения измерительные 3xЗНОЛ.06 и 3xЗНОЛП "Свердловск". Группа из трех ИТН - 6кВ или 10кВ.
  • Трансформаторы напряжения измерительные 3xЗНОЛ.06 и 3xЗНОЛП "Свердловск". Группа из трех ИТН - 6кВ или 10кВ.
  • Трансформаторы напряжения измерительные 3xЗНОЛ.06 и 3xЗНОЛП "Свердловск". Группа из трех ИТН - 6кВ или 10кВ.

Цена носит справочный характер. Уточняйте стоимость по телефонам.

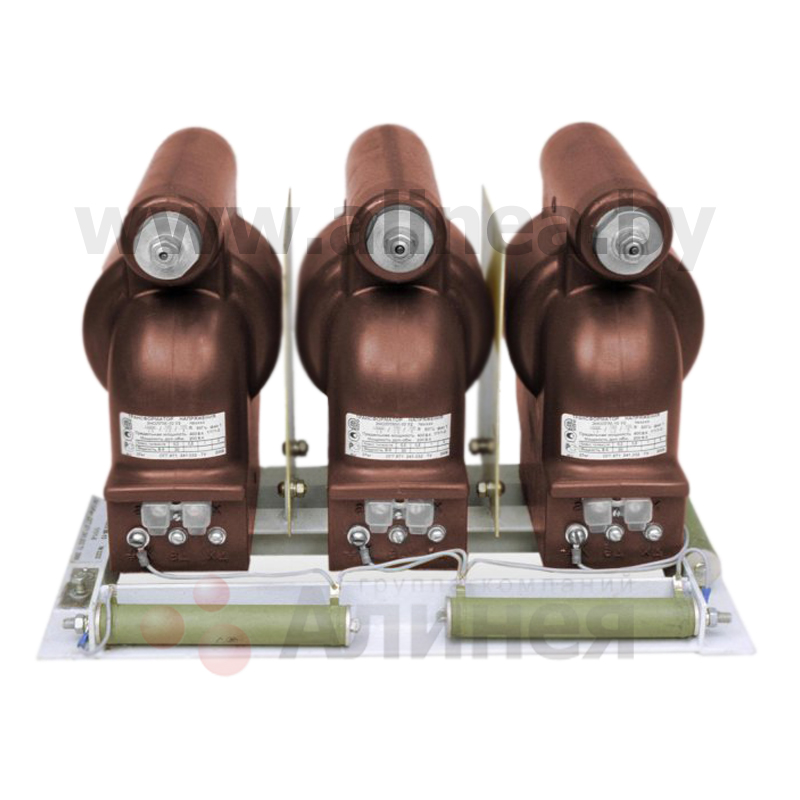

НАЗНАЧЕНИЕ

Трехфазные группы (группа из трех однофазнах измерительных трансформаторов напряжения, закрепленная на общей раме) предназначены для применения в электрических цепях переменного тока частотой 50 Гц с номинальными напряжениями 6 и 10 кВ с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления. Трехфазные группы изготавливаются для нужд электроэнергетики и предназначены для установки в комплектные распределительные устройства (КРУ), закрытые распределительные устройства (ЗРУ) и т.п. Трехфазная группа состоит из трех однофазных трех- или четырехобмоточных (исполнения ЗНОЛП.4) трансформаторов, изолированных друг от друга прокладками и установленных на общей металлической раме.

Трансформаторы ЗНОЛП снабжены встроенным защитным предохранительным устройством. Встроенное защитное предохранительное устройство каждого трансформатора трехфазной группы выполнено в виде разборной конструкции с плавкой вставкой, представляющей собой металлодиэлектрический резистор типа С2-33, С2- 33-Н мощностью рассеяния 0,25 Вт. Защитное предохранительное устройство имеет индикатор срабатывания, который выполнен в виде подвижного стержня. Ход стержня при срабатывании (5±1) мм. Электромагнитная часть трансформатора неремонтируемая. Защитное предохранительное устройство ремонтируемое. После срабатывания защитное устройство подлежит перезарядке.

Трехфазные группы 3xЗНОЛ.06 (3xЗНОЛП) комплектуются тремя трехобмоточными однофазными ИТН ЗНОЛ.06 (ЗНОЛП).
Трехфазные группы 3xЗНОЛ.06.4 (3xЗНОЛП.4)комплектуются тремя четырехобмоточными однофазными ИТН ЗНОЛ.06.4 (ЗНОЛП.4).
  • Номинальное напряжение:
    • 3xЗНОЛ.06-6, 3xЗНОЛ.06.4-6, 3xЗНОЛП-6, 3xЗНОЛП.4-6 - 6 кВ;
    • 3xЗНОЛ.06-10, 3xЗНОЛ.06.4-10, 3xЗНОЛП-10, 3xЗНОЛП.4-10 - 10 кВ;
  • высота установки над уровнем моря не более 1000 м;
  • температура окружающего воздуха с учетом превышения температуры воздуха в КРУ при нагрузке трансформаторов предельной мощностью:
    • для исполнения "УЗ" - от минус 45°С до плюс 50°С;
    • для исполнения "ТЗ" - от минус 10°С до плюс 60°С;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • климатическое исполнение - "У" или "Т" категории размещения 3
  • рабочее положение - любое.
  • заземление выводов вторичных обмоток по усмотрению потребителя!
  • заземление опорной плиты - обязательно!

Для повышения устойчивости к феррорезонансу и воздействию перемежающейся дуги в дополнительные обмотки, соединенные в разомкнутый треугольник, используемые для контроля изоляции сети, должен быть включен резистор сопротивления 25 Ом, рассчитанный на длительное протекание тока 4А.

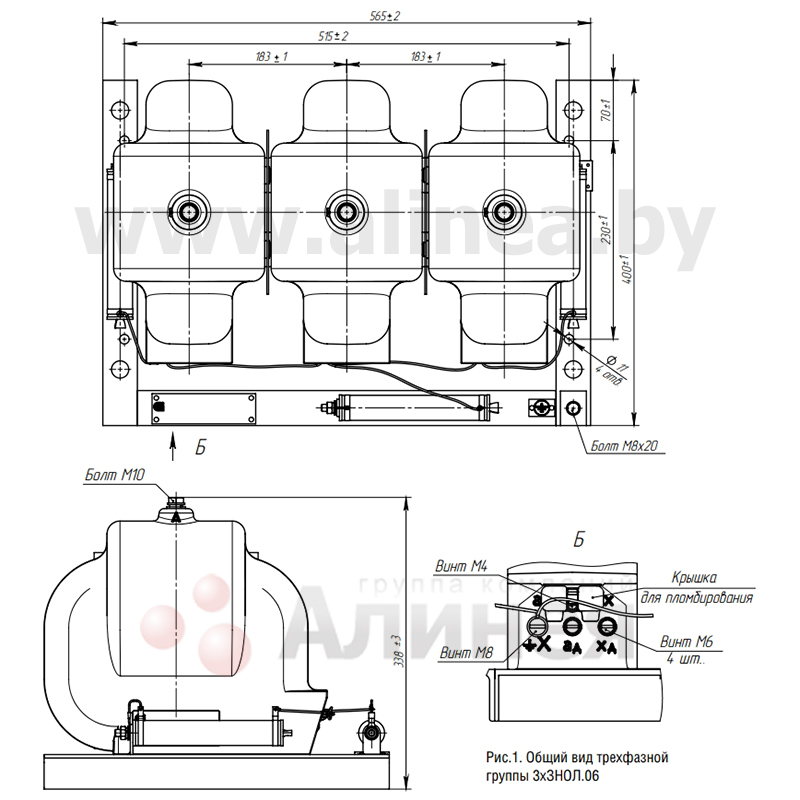

Внешний вид и габаритные размеры группы трансформаторов 3xЗНОЛ.06 и 3xЗНОЛП:


Основные технические данные:

Основные технические параметры трехфазных групп, состоящих из трехобмоточных трансформаторов 3хЗНОЛ.06 и 3хЗНОЛП:

Наименование параметра Значение для исполнений
3хЗНОЛ.06-6
3хЗНОЛП-6		 3хЗНОЛ.06-10
3хЗНОЛП-10
Класс напряжения, кВ 6 10
Наибольшее рабочее напряжение, кВ 7,2 12
Номинальное линейное напряжение на выводах первичной обмотки, В 6000; 6300;
6600;6900		 10000;10500;
11000
Номинальное линейное напряжение на выводах основной вторичной обмотки, В 100 или 110
Классы точности 0,2; 0,5; 1; 3
Трехфазная мощность, В•А, в классах точности*:
0,2
0,5
1
3		 .
90
150
225
600		 .
150
225
450
900
Напряжение на выводах разомкнутого треуголь­ника дополнительных вторичных обмоток, В:
  • при симметричном режиме работы сети, не более
  • при замыкании одной из фаз сети на землю
 .
3
от 90 до 110
Мощность нагрузки на выводах разомкнутого треугольника дополнительных вторичных обмо­ток, В•А,
при напряжении 100 В с коэффициен­том мощности индуктивной нагрузки 0,8		 400
Схема и группа соединения обмоток Y / Y / П - 0
Номинальная частота, Гц 50
* Трехфазные группы изготавливаются с номинальной мощностью, соот­ветствующей одному классу точности, указанному в заказе.

Основные технические параметры трехфазных групп, состоящих из четырехобмоточных трансформаторов 3хЗНОЛ.06.4 и 3хЗНОЛП.4:

Наименование параметра Значение для исполнений
3хЗНОЛ.06.4-6
3хЗНОЛП.4-6		 3хЗНОЛ.06.4-10
3хЗНОЛП.4-6
Класс напряжения, кВ 6 10
Наибольшее рабочее напряжение, кВ 7,2 12
Номинальное линейное напряжение на выводах первичной обмотки, В 6000 10000
Номинальное линейное напряжение на выводах первой основной вторичной обмотки, В 100
Номинальное линейное напряжение на выводах второй основной вторичной обмотки, В 100
Трехфазная мощность первой основной вторич­ной обмотки, В•А, в классе точности 0,2* 30
Трехфазная мощность второй основной вторич­ной обмотки, В•А, в классе точности 0,5* 75 90
Напряжение на выводах разомкнутого треуголь­ника дополнительных вторичных обмоток, В:
  • при симметричном режиме работы сети, не более
  • при замыкании одной из фаз сети на землю
 .
3
от 90 до 110
Мощность нагрузки на выводах разомкнутого треугольника дополнительных вторичных обмо­ток, В •А,
при напряжении 100 В с коэффициен­том мощности индуктивной нагрузки 0,8		 400
Схема и группа соединения обмоток Y / Y / Y / П - 0
Номинальная частота, Гц 50
* Трехфазные группы изготавливаются с номинальной мощностью, соот­ветствующей одному классу точности, указанному в заказе. Возможно изготовление трехфазных групп с другими значениями мощности при других классах точности.

Масса трехфазных групп 3хЗНОЛ.06 и 3хЗНОЛП:

Тип трехфазной группы Масса, кг max
3хЗНОЛ.06-6 93
3хЗНОЛ.06-10 99
3хЗНОЛП-6
3хЗНОЛП-10		 109

Схемы включения измерительных трансформаторов напряжения 3хЗНОЛ.06 и 3хЗНОЛП и дополнительную информацию вы можете найти на сайте производителя ОАО "Свердловский завод трансформаторов тока"
