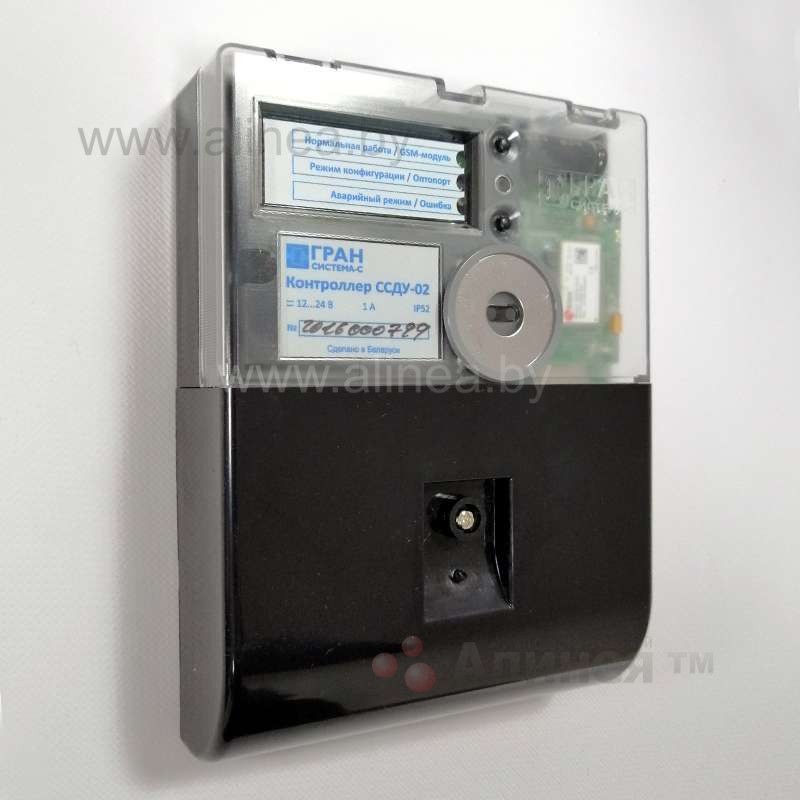

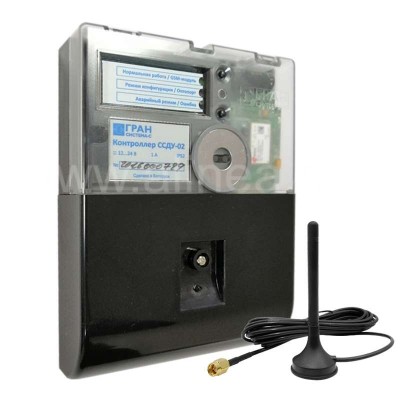

Контроллер (УСПД) ССДУ-02 предназначен для построения систем АСКУЭ-Быт на базе однофазных «Гран‑Электро СС‑101» и трехфазных «Гран‑Электро СС‑301» счетчиков электрической энергии. В базовой комплектации в состав контроллера входит GSM/GPRS модем и интерфейс RS-485.

ССДУ-02 может обслуживать до 254 подчиненных устройств (электросчетчиков и/или других ССДУ) в дальнейшем называемых узлами. Узлы могут быть распределены по разным портам, причем их сетевые адреса должны быть уникальны только в пределах одного порта. Кроме выполнения действий с уже зарегистрированными узлами, выполняется поиск новых устройств по всем локальным портам, и в случае их обнаружения производится их регистрация.

Контроллер ССДУ-02 в автоматическом режиме для всех зарегистрированных узлов выполняет следующие действия:

• контролирует соответствия типа электросчетчика и его серийного номера с параметрами, хранящимися в БДК;
• считывает и сохраняет в своей базе данных регистр состояния узла;
• считывает и сохраняет дату и время последней записи в архив состояния фаз, ошибок и корректировок, произошедших на узле;
• проверяет синхронность хода часов реального времени своих и узла и в случае расхождения больше чем 2 секунды предпринимает действия по синхронизации;
• проверяет соответствие тарифного расписания для рабочих и выходных дней для текущего и следующего месяца и в случае несовпадения производит их синхронизацию со своим тарифным расписанием. Для каждого узла можно задать один из четырех вариантов тарифного расписания (задается в БДК). Необходимость наличия четырех вариантов вызвана тем, что в одной сети могут присутствовать электросчетчики, работающие по разным тарифным расписаниям;
• проверяет соответствие календаря выходных дней для текущего и следующего месяца и в случае необходимости синхронизирует со своим календарем; проверяет соответствие даты и времени переключения сезонов и при необходимости их синхронизирует;
• считывает и сохраняет в своей базе данных текущее значение накопленной энергии;
• считывает и сохраняет в своей базе данных значение накопленной энергии на начало текущего месяца и 11 предыдущих, всего и по 4, 3, 2, 1, 1 тарифам;
• считывает и сохраняет в своей базе данных значение накопленной энергии на начало текущих суток и 16, 24, 36, 60, 132 предыдущих, всего и по 4, 3, 2, 1, 0 тарифам, соответственно;

ССДУ-02 ведет два архива, каждый из которых содержит по 100 записей. В одном из архивов с точностью до секунды фиксируются все нештатные ситуации, возникшие при опросе узлов, а в другом отмечаются все внешние воздействия, включая изменения конфигурации узлов, записи новых тарифных расписаний, календаря, сезонов, а также включение и отключение сетевого напряжения. Для передачи данных на верхний уровень используются пассивные и активные способы передачи данных.

ССДУ-02 имеет в своем составе 4 последовательных порта (COM1 – COM4):

Порт COM1 подключен к оптическому интерфейсу и интерфейсу платы расширения, и предназначен для подключения к более высокому уровню иерархии. Выбор текущего интерфейса осуществляется с помощью соответствующих клавиш. Если COM1 находится в режиме «опто-порта», и в течение пяти минут не было входящих запросов, то COM1 автоматически переключится в режим «платы расширения».

Порт COM2 имеет интерфейс RS-232 и предназначен для подключения к более высокому уровню иерархии.

Порт COM3 имеет интерфейс RS-232 и предназначен для подключения счетчиков к ССДУ-02.

Порт COM4 имеет интерфейсы RS-232 и RS-485 (не допускается одновременное использование интерфейсов) и предназначен для подключения счетчиков к ССДУ-02. Максимальная скорость обмена по каждому порту 115 200 бод. Программное обеспечение ССДУ-02 позволяет сконфигурировать каждый из портов, а также задать ему функцию, которую он будет выполнять в составе АСКУЭ.

Внешний порт предназначен для подключения к более высокому уровню иерархии АСКУЭ и постоянно находится в состоянии приема.

Технические характеристики ССДУ-02:
